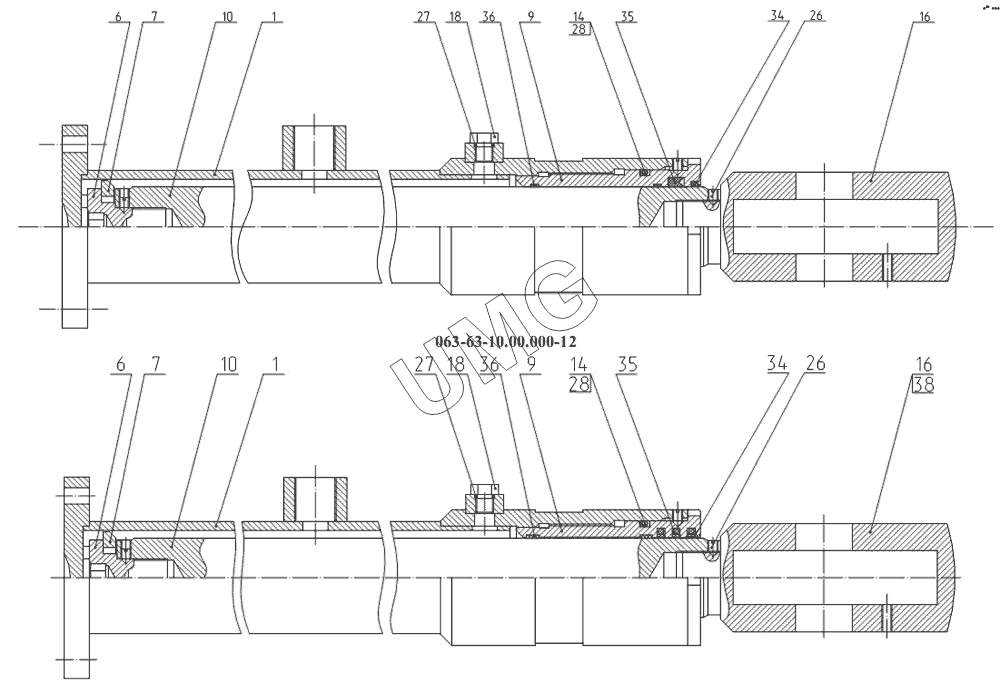

E185W (ЕК-18). Гидроцилиндр подъёма (с уплотнениями ГидраПак, с уплотнениями Элконт)
063-63-10.00.000-12
1
1
6
6
7
7
9
9
9
10
10
14
14
16
16
18
18
26
26
27
27
28
28
34
34
34
35
35
35
36
36
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 063-63-10.00.000-12 | 063-63-10.00.000-12 | Гидроцилиндр подъема | |
| 1 | 063-63-10.00.100 | Цилиндр | |
| 6 | 063-63-16.00.001 | Болт | |
| 7 | 063-63-16.00.002 | Кольцо | |
| 9 | 063-63-16.00.004-12 | Букса | |
| 9 | 063-63-16.00.004-11 | Букса | |
| 10 | 063-63-10.00.005 | Плунжер | |
| 14 | 063-63-16.00.009 | Кольцо защитное | |
| 16 | 003-00-33.33.028 | Траверса | |
| 18 | ЭО-3323А.24.01.014 | Пробка | |
| 26 | М8-6gх12.14H.016 | Винт | |
| 27 | 012-016-25-2-3 | Кольцо | |
| 28 | 080-090-58-2-3 | Кольцо | |
| 34 | PW63 | Грязесъемник | |
| 34 | E50-A-063-5 | Грязесъемник | |
| 35 | TS637811.5/LA | Уплотнение штока | |
| 35 | Е06-063-5 | Уплотнение | |
| 36 | 1/GT63х67-6.3/102 | Направляющая штока | |
| 36 | Е20-063-068 | Кольцо | |
| 38 | ТУ225761-018-51049574-2002 | Герметик |
