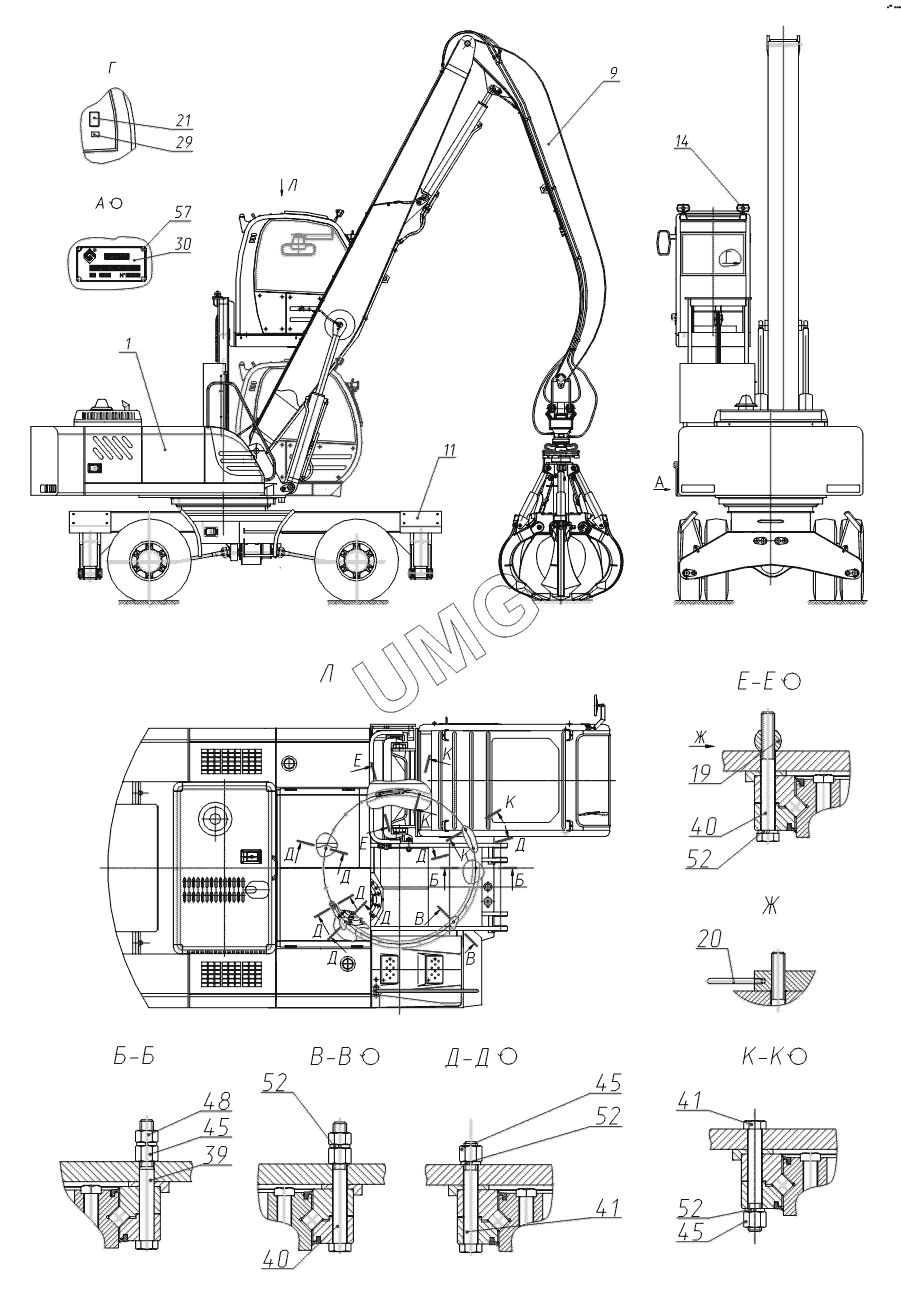

E185W (ЕК-18). Экскаватор пневмоколесный гидравлический с подъемной кабиной ЕК-18-44 (ЕК-18-40)
1
9
9
9
11
14
19
20
21
29
30
39
40
40
41
41
45
45
45
48
52
52
52
52
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-20.00.000-20 | Платформа поворотная с механизмами | |
| 9 | 318-16-24.10.000-18 | Рабочее оборудование | |
| 9 | 318-16-24.10.000-14 | Рабочее оборудование | |
| 9 | 318-16-24.10.000-10 | Рабочее оборудование | |
| 11 | 318-16-60.00.000 | Ход пневмоколесный | |
| 14 | 318-40-88.05.000 | Электрооборудование | |
| 19 | 318-40-00.00.003 | Планка резьбовая | |
| 20 | 318-40-00.00.004 | Рукоятка | |
| 21 | 318-40-00.00.001 | Табличка управления | |
| 29 | 314-20-00.00.002 | Табличка | |
| 30 | 13.00.00.003 | Табличка | |
| 39 | 318-14-00.00.001 | Болт | |
| 40 | 318-14-00.00.002 | Болт | |
| 41 | ЭО-3323.00.00.005 | Болт | |
| 45 | М20-6Н.10.40Х.016 | Гайка | |
| 48 | М20-6Н.10.40Х.016 | Гайка | |
| 52 | 20.65Г.016 | Шайба | |
| 57 | Заклепка | Заклепка вытяжная | |
| 60 | ТУ225761-018-51049574-2002 | Герметик |
