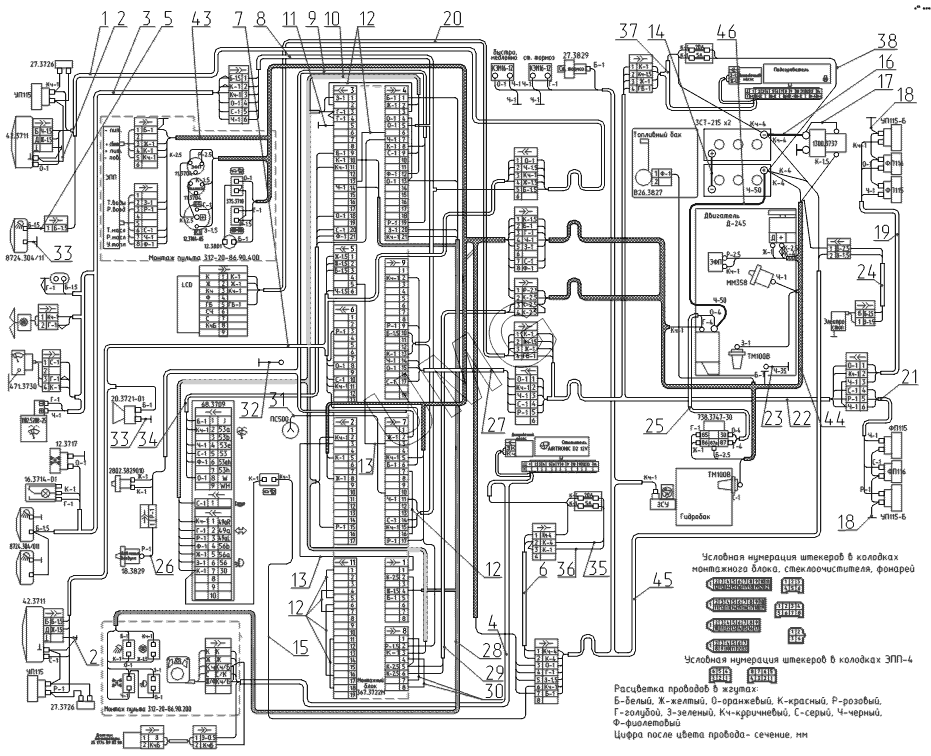

E185W (ЕК-18). Схема электрическая соединений
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-88.05.300 | Жгут проводов | |
| 2 | 314-20-88.27.020 | Жгут проводов | |
| 3 | 312-20-88.20.020 | Жгут проводов | |
| 4 | 318-40-88.05.220 | Жгут проводов | |
| 5 | 318-40-88.05.050 | Провод стрелы | |
| 6 | 318-40-88.05.150 | Жгут проводов | |
| 7 | 318-40-88.05.020 | Жгут проводов | |
| 8 | 312-20-88.20.070-10 | Жгут проводов | |
| 9 | 314-02-88.01.100 | Жгут проводов | |
| 10 | 318-40-88.05.010 | Жгут проводов | |
| 11 | 312-20-88.20.050 | Провод | |
| 12 | 312-20-88.20.060 | Провод | |
| 13 | 312-20-88.20.090 | Провод | |
| 14 | 312-20-88.20.280 | Провод | |
| 15 | 318-40-88.05.100 | Провод | |
| 16 | 314-20-88.27.110 | Провод | |
| 17 | 314-02-88.01.020 | Провод | |
| 18 | КС-3372.80.230 | Провод | |
| 19 | 314-02-88.01.230 | Жгут проводов | |
| 20 | 318-40-88.05.290 | Жгут проводов | |
| 21 | 314-02-88.01.090 | Жгут проводов | |
| 22 | 318-40-88.05.320 | Жгут проводов | |
| 23 | 312-20-88.20.290 | Провод | |
| 24 | 318-40-88.05.170 | Жгут проводов | |
| 25 | 312-20-88.20.130 | Жгут проводов | |
| 26 | 314-20-88.27.150 | Провод | |
| 27 | 314-02-88.01.120 | Жгут проводов | |
| 28 | 318-40-88.05.260 | Жгут проводов | |
| 29 | 314-02-88.01.160 | Жгут проводов | |
| 30 | 312-20-88.20.160 | Провод | |
| 31 | 312-20-88.20.180 | Провод | |
| 32 | 312-20-88.05.240 | Провод | |
| 33 | 318-40.88.05.110 | Провод | |
| 34 | 312-20-88.20.220 | Жгут проводов | |
| 35 | 318-40-88.05.240 | Провод | |
| 36 | 318-40-88.05.250 | Провод | |
| 37 | 318-40-88.05.140 | Жгут проводов | |
| 38 | 318-40-88.05.070 | Провод | |
| 43 | 318-40-88.05.280 | Жгут проводов | |
| 44 | 318-40-88.05.310 | Жгут проводов | |
| 45 | 318-40-88.05.330 | Жгут проводов | |
| 46 | 312-20-88.20.170 | Провод |
