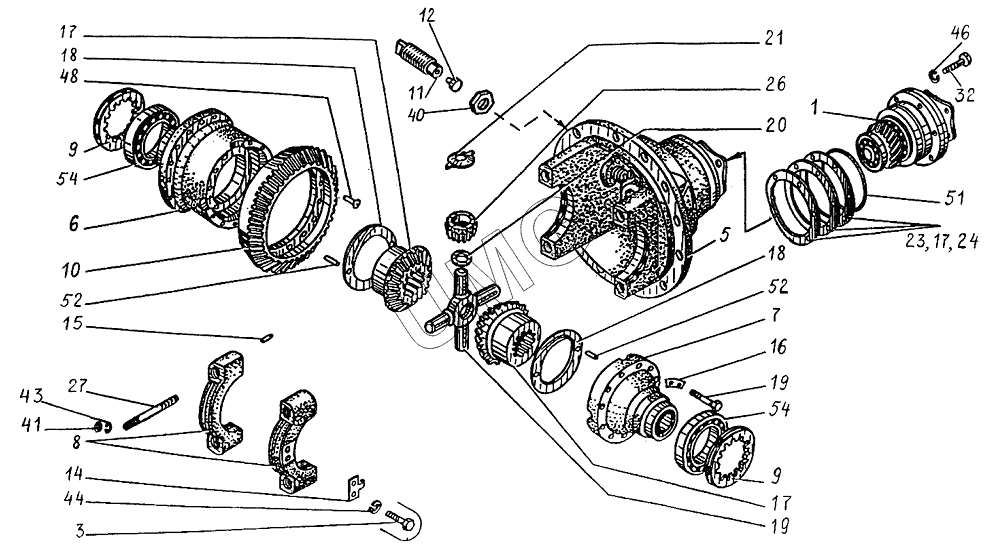

E185W (ЕК-18). Передача главная
1
3
5
6
7
8
9
9
10
11
12
14
15
16
17
17
17
18
18
19
19
20
21
23
24
26
27
32
40
41
43
44
46
48
51
52
52
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.20.31.100 | Шестерня ведущая | |
| 3 | М8-6gх20.58.016 | Болт | |
| 5 | ЭО-3323.20.31.001 | Корпус | |
| 6 | ЭО-3323.20.31.002 | Чашка | |
| 7 | ЭО-3323.20.31.003 | Чашка | |
| 8 | ЭО-3323.20.31.004 | Крышка подшипника | |
| 9 | ЭО-3323.20.31.005 | Гайка | |
| 10 | ЭО-3323.20.31.006 | Шестерня | |
| 11 | ЭО-3323.20.31.007 | Болт ограничительный | |
| 12 | ЭО-3323.20.31.008 | Сухарь | |
| 14 | ЭО-3323.20.31.010 | Стопор | |
| 15 | ЭО-3323.20.31.011 | Втулка | |
| 16 | ЭО-3323.20.31.012 | Шайба | |
| 17 | ЭО-3323.20.31.013 | Шестерня полуоси | |
| 18 | ЭО-3323.20.31.014 | Шайба | |
| 19 | ЭО-3323.20.31.015 | Крестовина | |
| 20 | ЭО-3323.20.31.016 | Кольцо | |
| 21 | ЭО-3323.20.31.017 | Шайба | |
| 23 | ЭО-3323.20.31.019 | Прокладка регулировочная | |
| 24 | ЭО-3323.20.31.020 | Прокладка регулировочная | |
| 26 | ЭО-3323.20.31.201 | Сателлит | |
| 27 | ЭО-3323.20.31.027 | Шпилька | |
| 32 | М12-6gх45.58.016 | Болт | |
| 33 | М12-6gх70.88.35Х.016 | Болт | |
| 40 | М20х1,5-6H.04.016 | Гайка | |
| 41 | М20-6Н.5.016 | Гайка | |
| 43 | 20.65Г.016 | Шайба | |
| 44 | 8.65Г.016 | Шайба | |
| 46 | 12.65Г.016 | Шайба | |
| 48 | 12х48.01.10 | Заклепка | |
| 51 | 125-130-36-2-3 | Кольцо | |
| 52 | 5h8х10 | Штифт | |
| 54 | 7515 | Подшипник |
