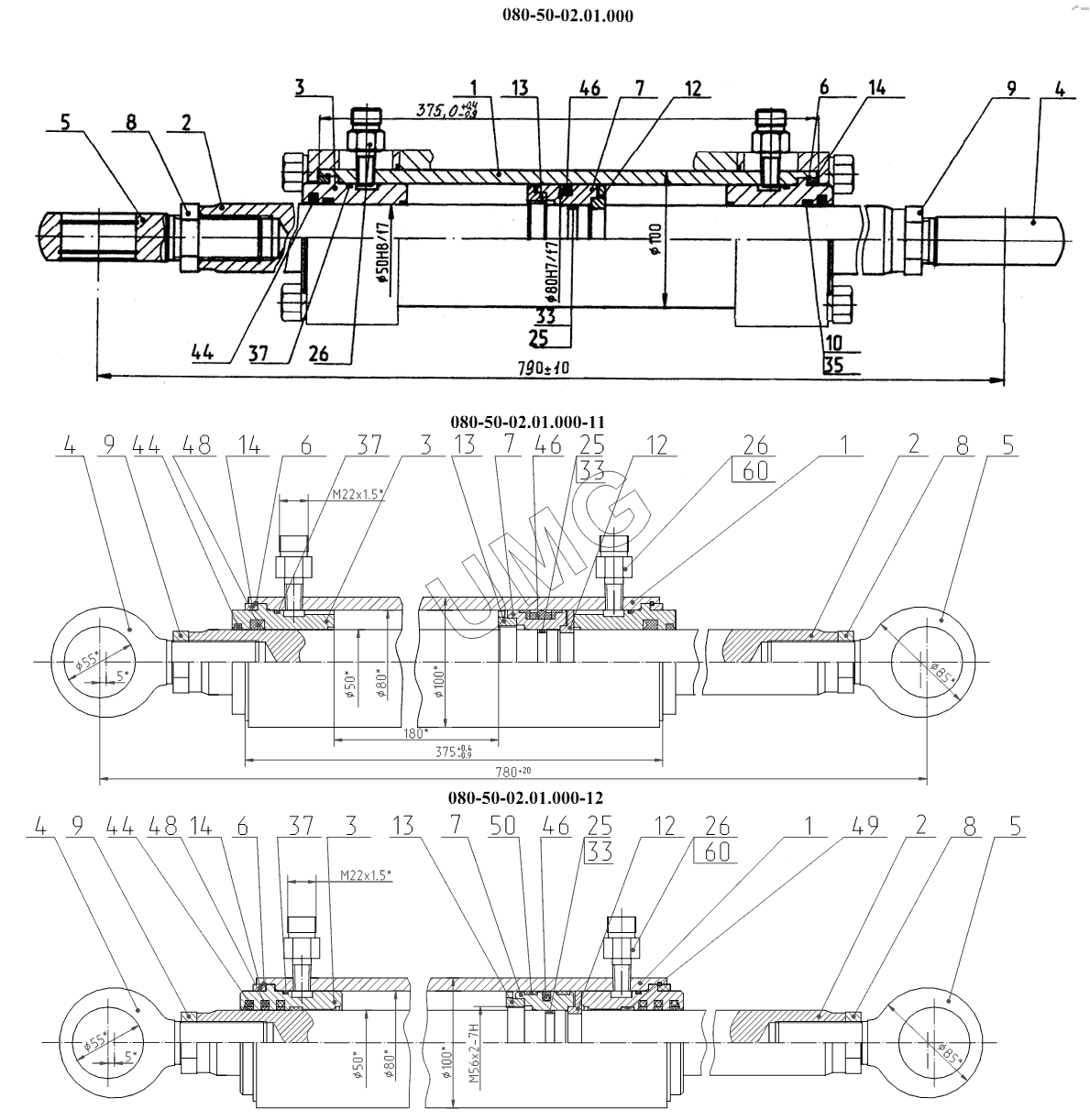

ЕК-12 (2007). 080-50-02.01.000, 080-50-02.01.000-11, 080-50-02.01.000-12 Гидроцилиндр рулевой (с уплотнениями «Элконт», «ПолиПак»)
1
1
1
2
2
2
3
3
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
8
8
8
9
9
9
10
12
12
12
13
13
13
14
14
14
25
25
25
26
26
26
33
33
33
35
37
37
37
44
44
44
44
44
46
46
46
46
46
48
48
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 080-50-02.01.001 | Цилиндр | |
| 2 | 080-50-02.01.002 | Шток | |
| 3 | 080-50-02.01.003 | Букса | |
| 3 | 080-50-02.01.003-11 | Букса | |
| 3 | 080-50-02.01.003-12 | Букса | |
| 4 | 080-50-02.01.004 | Проушина правая | |
| 5 | 080-50-02.01.005 | Проушина левая | |
| 6 | 080-50-02.01.006 | Кольцо стопорное | |
| 7 | 080-50-02.01.007 | Поршень | |
| 7 | 080-50-02.01.007-11 | Поршень | |
| 7 | 080-50-02.01.007-12 | Поршень | |
| 8 | 080-50-02.01.008 | Гайка левая | |
| 9 | 080-50-02.01.009 | Гайка правая | |
| 10 | 080-50-02.01.010 | Шайба защитная | |
| 12 | 080-50-02.01.012 | Полукольцо | |
| 13 | 080-50-02.01.013 | Кольцо | |
| 14 | 080-50-02.01.014 | Втулка | |
| 25 | 080-50-02.00.010 | Шайба защитная | |
| 26 | 080-50-02.00.013 | Штуцер | |
| 33 | 045-050-30 | Кольцо | |
| 35 | 050-060-58 | Кольцо | |
| 37 | 075-080-30 | Кольцо | |
| 44 | Е 52-50, 01-050 | Грязесъёмник | |
| 44 | PW50 | Грязесъёмник | |
| 44 | Е50-А-050-5 | Грязесъёмник | |
| 46 | Е 13-80, 02-080 | Уплотнение поршня | |
| 46 | DPS 8066 | Уплотнение поршня | |
| 46 | Е15 М-080-5 | Уплотнение поршня | |
| 48 | TS 50 65 10/LA | Уплотнение штока | |
| 48 | Е06-050-5 | Уплотнение штока | |
| 49 | Е 20-050-055 | Кольцо | |
| 50 | Е 20-075-080 | Кольцо |
