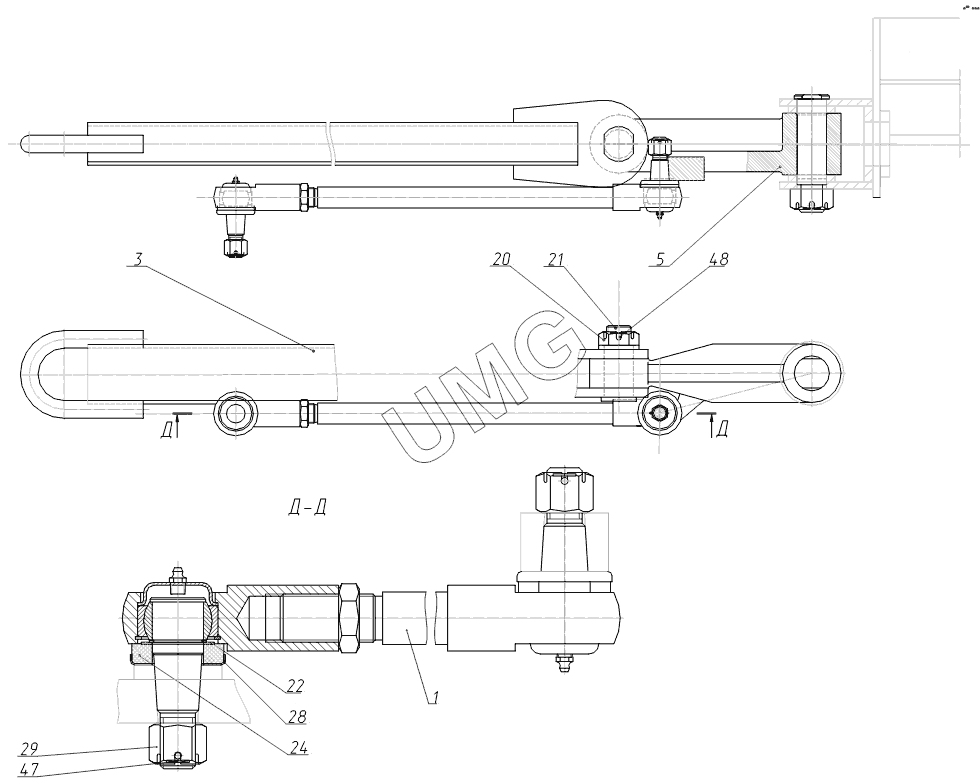

ЕК-12 (2007). 312-12-70.40.200 Устройство буксировочное (на ходовой раме с опорой-отвалом и стабилизаторами)
1
3
5
20
21
22
24
28
29
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-12-70.40.210 | Тяга | |
| 3 | ЭО-3323.20.00.700 | Дышло | |
| 5 | 312-12-70.40.201 | Водило | |
| 20 | Э-302-4-0200-04 | Гайка | |
| 21 | Э-302Б-3-1000-10А | Палец | |
| 22 | ЭО-3322А.68.00.006 | Шайба | |
| 24 | ЭО-3322А.68.00.008 | Уплотнение | |
| 28 | ЭО-3323.20.40.003 | Шайба | |
| 29 | ЭО-3323.20.40.004 | Гайка | |
| 47 | 5х45-019 | Шплинт | |
| 48 | 8х80-019 | Шплинт |
