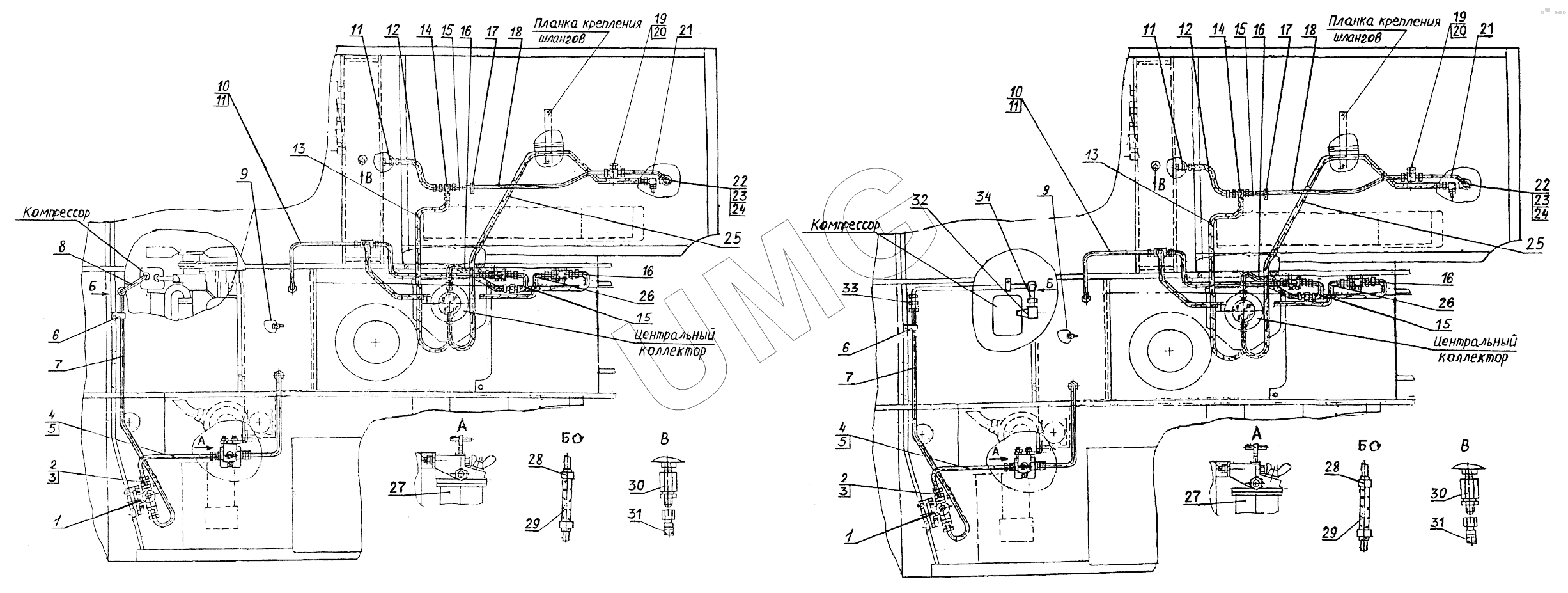

ЕК-12 (2007). 312-04-81.20.000, 312-04-81.20.000-20 Пневмоуправление на поворотной платформе с двигателем Д-243 (с двигателем Перкинс)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-3512010 | Регулятор давления | |
| 2 | ЭО-3322А.66.01.005 | Штуцер | |
| 3 | 22М3 | Прокладка | |
| 4 | 312-04-81.10.080 | Трубопровод | |
| 5 | ЭО-3322А.23.02.002 | Штуцер | |
| 6 | ЭО-3322В.47.20.002 | Хомут | |
| 7 | 312-04-81.10.060 | Трубопровод | |
| 8 | 13.01.91.110 | Трубопровод | |
| 9 | ПС-7 | Краник | |
| 10 | 312-04-81.10.010 | Трубопровод | |
| 11 | ЭО-3322А.09.30.001 | Штуцер | |
| 12 | 312-04-81.10.090 | Шланг | |
| 13 | 312-04-81.10.100 | Шланг | |
| 14 | ЭО-3322А.24.01.004 | Тройник | |
| 15 | 312-04-81.10.040 | Трубопровод | |
| 16 | 312-04-81.10.110 | Шланг | |
| 17 | Э302-1-2200-06 | Скоба | |
| 18 | 312-04-81.10.020 | Трубопровод | |
| 19 | ЭО-3322А.23.03.006 | Тройник | |
| 20 | 48.3829 | Датчик | |
| 21 | 312-04-81.10.030 | Трубопровод | |
| 22 | 005-04-81.10.001 | Тройник | |
| 23 | 23358.12М3 | Прокладка | |
| 24 | 2802.3829010 | Датчик | |
| 25 | 312-04-81.10.140 | Шланг | |
| 26 | 312-04-81.10.130 | Шланг | |
| 27 | 100-3536010 | Предохранитель от замерзания | |
| 28 | ЭО-3323.01.90.005 | Хомут | |
| 29 | 312-04-81.10.001 | Рукав 12х20-1,6В ГОСТ 10362-76 L=110+/-5 мм | |
| 30 | 13.01.91.250 | Кран отбора воздуха | |
| 31 | ЭО-3322А.09.30.800 | Шланг для накачивания шин | |
| 32 | 308-20-81.11.001 | Угольник | |
| 33 | ЭО-3322А.24.01.007 | Штуцер | |
| 34 | 312-40-81.20.010 | Трубопровод |
