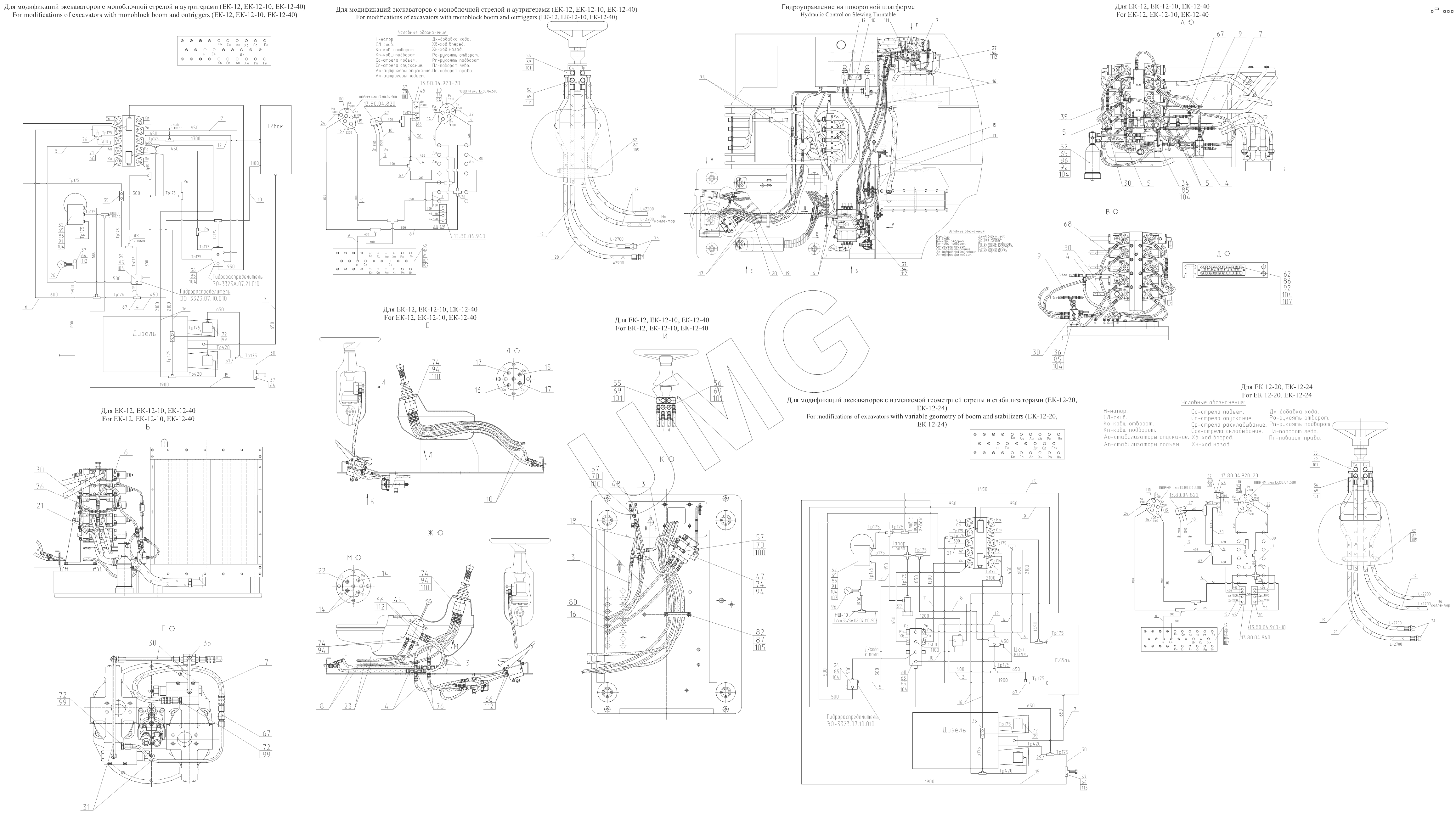

ЕК-12 (2007). 312-04-80.04.000 ГЧ, 312-04-80.04.000-20 ГЧ Гидроуправление на поворотной платформе (монтажная схема)
1
1
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
13
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
18
18
18
19
19
19
20
20
20
20
21
21
21
22
22
22
23
23
30
30
30
30
30
30
30
30
30
31
31
34
34
34
35
35
35
35
36
36
37
37
37
37
37
47
47
47
48
48
48
49
49
49
50
52
52
52
55
55
55
56
56
56
57
57
57
57
59
60
62
62
62
63
64
64
64
64
64
65
65
65
66
66
66
66
67
67
67
67
67
67
68
68
69
69
69
69
69
69
70
70
70
70
72
72
72
72
73
73
73
74
74
74
74
74
74
76
76
76
76
80
80
80
82
82
82
85
85
85
85
85
85
86
86
86
86
86
86
87
87
87
92
92
94
94
94
94
94
94
96
96
99
99
99
99
100
100
100
100
101
101
101
101
101
101
104
104
104
104
104
104
104
104
104
104
104
104
105
105
105
107
107
107
107
110
110
110
110
110
110
111
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | |
| 2 | ЭО-3323А.07.31.040 | Рукав (L=150 мм) | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 6 | ЭО-3323А.07.31.100 | Рукав (L=600 мм) | |
| 7 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 8 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 9 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | |
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 11 | ЭО-3323А.07.31.160 | Рукав L=1200 мм | |
| 12 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | |
| 13 | ЭО-3323А.07.31.180 | Рукав (L=1450 мм) | |
| 14 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | |
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | |
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | |
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | |
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | |
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 20 | ЭО-3323А.07.31.250 | Рукав | |
| 21 | ЭО-3323А.07.31.050 | Рукав L=300 мм | |
| 22 | ЭО-3323А.07.31.180-10 | Рукав (L=1550 мм) | |
| 23 | ЭО-3323А.07.31.185 | Рукав (L=1600мм) | |
| 30 | ЭО-3323А.07.21.390 | Трубопровод L=175 мм | |
| 31 | ЭО-3323А.07.21.430 | Трубопровод L=420 mm | |
| 34 | ЭО-3323А.07.10.010 | Гидрораспределитель | |
| 35 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | |
| 36 | ЭО-3323А.07.21.010 | Гидрораспределитель | |
| 37 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 47 | 13.80.04.820 | Блок управления | |
| 48 | 13.80.04.920-20 | Блок управления | |
| 49 | 13.80.04.940 | Блок управления | |
| 50 | 13.80.04.960-10 | Блок управления | |
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | |
| 55 | 005-04-80.04.020 | Переходник | |
| 56 | 005-04-80.04.040 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 59 | 312-04-80.04.020 | Шунт | |
| 60 | 312-04-80.04.040 | Блок клапанов «ИЛИ» | |
| 62 | 318-40-80.04.001 | Планка | |
| 63 | 312-04-80.04.001-10 | Кронштейн | |
| 64 | ЭО-3322А.23.03.006 | Тройник | |
| 65 | ЭО-3322Б.23.03.008 | Хомут | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 68 | 312-04-80.04.002 | Чехол | |
| 69 | 005-04-80.04.002 | Болт | |
| 70 | 016-00-80.04.001 | Болт | |
| 72 | ЭО-3322Б.11.07.015 | Штуцер | |
| 73 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 74 | 520.20.20.025 | Штуцер | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 77 | 13.04.02.108 | Пробка | |
| 80 | Э-302-1-1200-40 | Втулка предохранительная | |
| 82 | 18.15.01.001 | Планка | |
| 85 | М8-6gx16.58.016 | Болт | |
| 86 | М8-6gx20.58.016 | Болт | |
| 87 | М10-6gx20.58.016 | Болт | |
| 92 | М8-6Н.5.016 | Гайка | |
| 94 | 012-016-25-2-3 | Кольцо | |
| 96 | МТП-3-10МПа-1.5 | Манометр | |
| 97 | МТП-3-16МПа-1.5 | Манометр | |
| 99 | 12М3 | Прокладка | |
| 100 | 14М3 | Прокладка | |
| 101 | 20М3 | Прокладка | |
| 104 | 8.65Г.016 | Шайба | |
| 105 | 10.65Г.016 | Шайба | |
| 107 | С 8.01.08кn.016 | Шайба | |
| 110 | 100 ВНМ | Блок управления | |
| 110 | 13.80.04.500 | Блок управления | |
| 111 | ДКС 7.6 х200 | Хомут пластиковый | |
| 113 | ТУ225761-018-51049574-2002 | Герметик |
