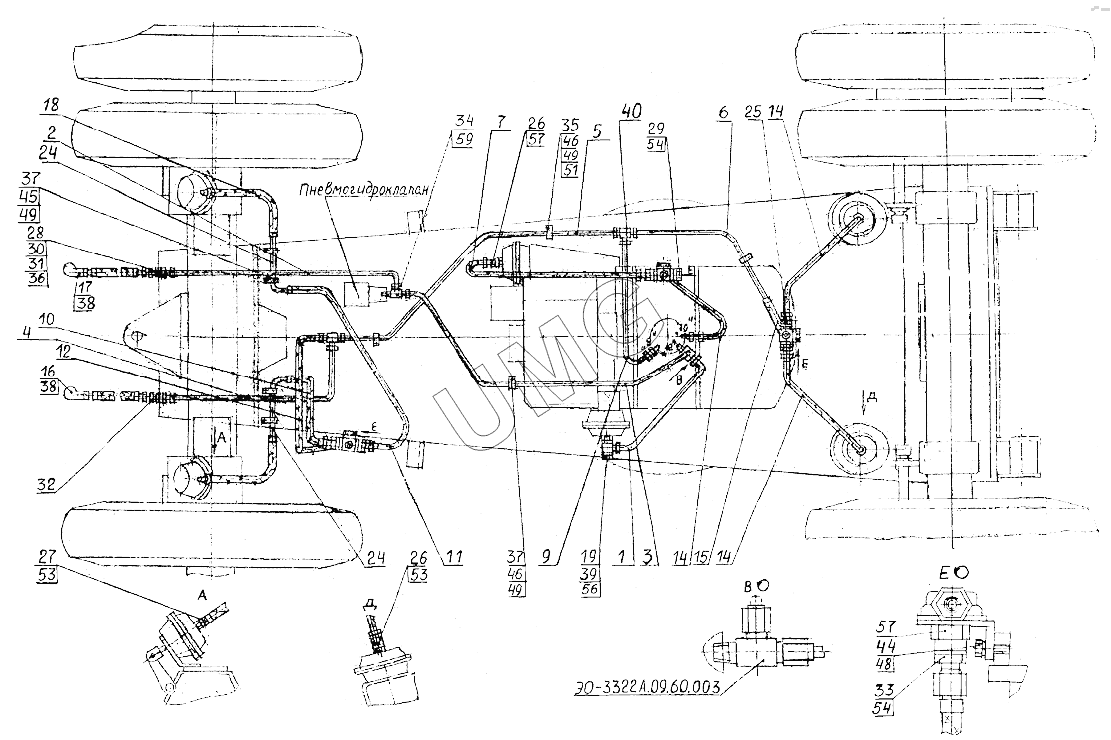

ЕК-12 (2007). 312-12-82.80.000 Пневмоуправление на ходовой раме
1
2
3
4
5
6
7
9
10
11
12
14
14
14
15
16
17
18
19
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
44
45
46
46
48
49
49
49
51
53
53
54
54
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-12-82.80.010 | Трубопровод | |
| 2 | 312-12-82.80.010-10 | Трубопровод | |
| 3 | 312-12-82.80.010-20 | Трубопровод | |
| 4 | 312-12-82.80.020 | Трубопровод | |
| 5 | 312-12-82.80.020-10 | Трубопровод | |
| 6 | 312-12-82.80.030 | Трубопровод | |
| 7 | 312-12-82.80.040 | Шланг | |
| 9 | 308-02-82.20.010-20 | Трубопровод | |
| 10 | 308-02-82.20.040 | Шланг | |
| 11 | 308-02-82.20.040-10 | Шланг | |
| 12 | 308-02-82.20.050 | Шланг | |
| 14 | 312-04-82.70.050 | Шланг | |
| 15 | 312-04-82.70.070-10 | Шланг | |
| 16 | 312-04-82.50.020-10 | Шланг прицепа | |
| 17 | 312-04-82.50.020 | Шланг прицепа | |
| 18 | ЭО-3323.20.91.180 | Шланг | |
| 19 | 003-50-21.80.080 | Втулка | |
| 24 | 312-04-82.70.001-10 | Труба | |
| 25 | 312-04-82.10.001 | Штуцер | |
| 26 | ЭО-3323.20.91.005 | Штуцер | |
| 27 | ЭО-3323.20.91.008 | Штуцер | |
| 28 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 29 | ЭО-3323А.71.60.001 | Заглушка | |
| 30 | ЭО-3323А.09.60.004 | Заглушка | |
| 31 | ЭО-3322Д.23.02.003 | Гайка | |
| 32 | ЭО-3322А.24.01.007 | Штуцер | |
| 33 | 312-04-81.20.002 | Штуцер | |
| 34 | ЭО-3322А.09.60.003 | Тройник | |
| 35 | ЭО-3322В.47.20.002 | Хомут | |
| 36 | Э302-1-1233-01 | Гайка накидная | |
| 37 | Э302-1-2200-06 | Скоба | |
| 38 | Э302-1-1600-14 | Хомутик | |
| 39 | 003-50-21.80.002 | Болт | |
| 40 | ЭО-3322В.20.01.001 | Тройник | |
| 44 | M8-6gx20.58.016 | Болт | |
| 45 | M10-6gx20.58.016 | Болт | |
| 46 | M10-6gx25.58.016 | Болт | |
| 48 | 8.65Г.016 | Шайба | |
| 49 | 10.65Г.016 | Шайба | |
| 51 | С10.01.016 | Шайба | |
| 53 | 16М3 | Прокладка | |
| 54 | 22М3 | Прокладка | |
| 57 | 100-3518110 | Клапан быстрого оттормаживания |
