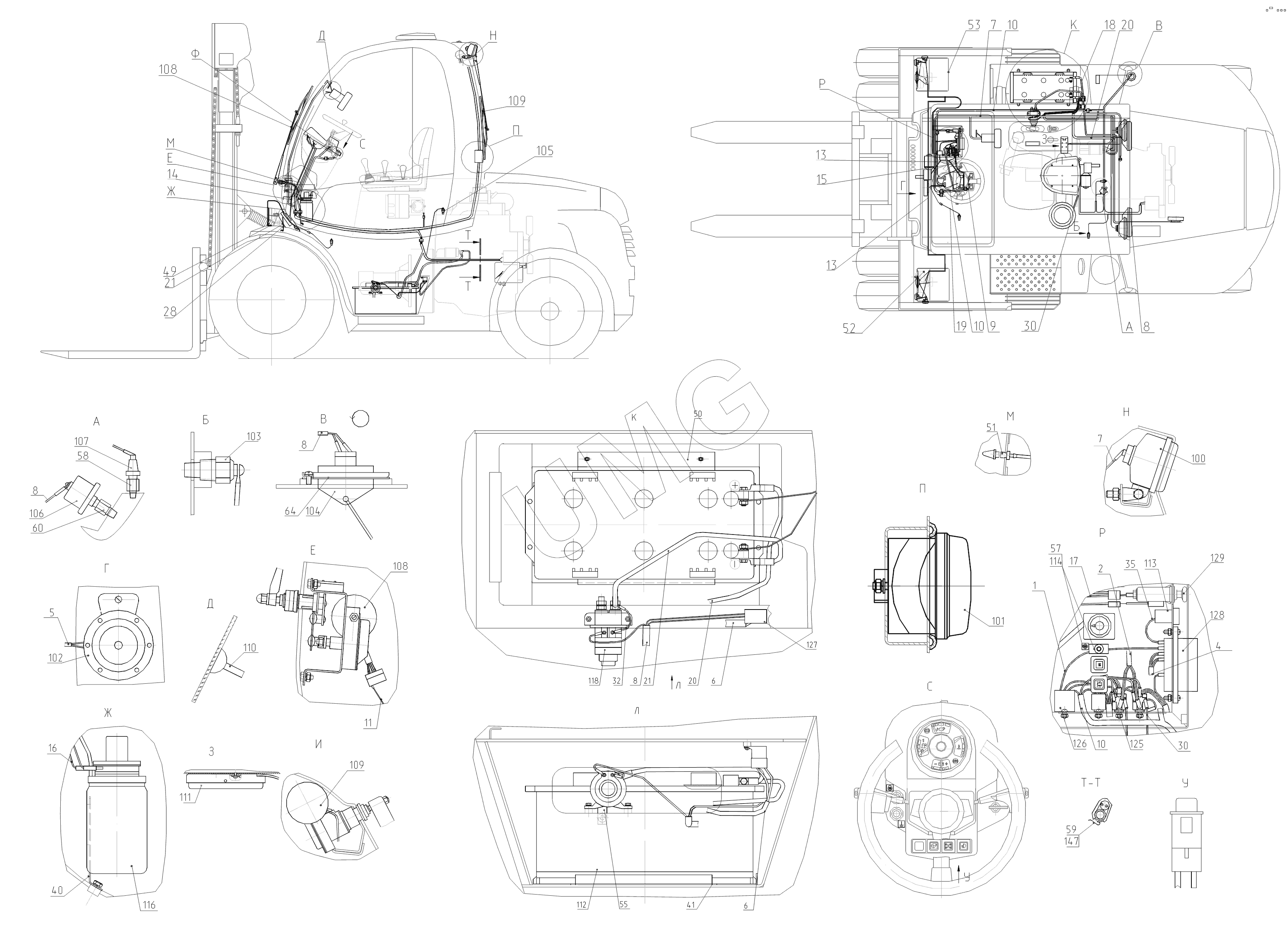

ВП-05 (вариант). 005-06-88.18.000 Электрооборудование
1
2
4
6
6
7
7
8
8
8
8
9
10
10
10
13
13
14
15
16
17
18
19
20
20
21
21
28
30
30
32
35
40
41
49
50
51
52
53
55
57
58
59
60
64
100
101
102
103
104
105
106
107
108
108
109
109
110
111
112
113
114
116
118
125
126
127
128
129
147
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-06-88.18.010 | Жгут проводов | |
| 2 | 005-06-88.18.020 | Жгут проводов | |
| 3 | 005-06-88.18.030 | Провод | |
| 4 | 005-06-88.18.040 | Жгут проводов | |
| 6 | 005-06-88.18.100 | Жгут проводов стартера | |
| 7 | 005-06-88.18.110 | Жгут проводов кабины | |
| 8 | 005-06-88.18.120 | Жгут проводов двигателя | |
| 9 | 005-06-88.18.130 | Жгут проводов | |
| 10 | 005-06-88.18.140 | Жгут проводов | |
| 13 | 005-04-88.14.040 | Жгут проводов | |
| 14 | 005-04-88.14.050 | Жгут проводов | |
| 15 | 005-04-88.14.110 | Жгут проводов | |
| 16 | 005-04-88.14.120 | Провод | |
| 17 | 005-04-88.14.150 | Провод | |
| 18 | 005-04-88.14.160 | Провод | |
| 19 | 005-04-88.14.170 | Провод | |
| 20 | 005-04-88.14.180 | Провод | |
| 21 | 005-04-88.14.180-10 | Провод | |
| 22 | 005-04-88.14.210 | Провод | |
| 28 | 005-04-88.14.270 | Уголок | |
| 30 | 005-01-88.08.200 | Провод | |
| 32 | 016-00-88.26.090-10 | Провод | |
| 34 | 016-00-88.26.150-10 | Провод | |
| 35 | 003-03-88.31.010 | Провод | |
| 40 | 005-04-88.14.001 | Кронштейн омывателя | |
| 41 | 005-04-88.14.003 | Пластина 1Ф-I-ТМКЩ-С-2 ГОСТ 7338-90 (30x250) | |
| 49 | 005-04-88.14.004 | Уголок | |
| 50 | 005-04-88.14.005 | Прижим | |
| 51 | 005-04-88.14.006 | Трубка | |
| 52 | 005-04-88.14.007 | Кожух фары левый | |
| 53 | 005-04-88.14.008 | Кожух фары правый | |
| 54 | 005-04-88.14.009 | Кожух | |
| 55 | 314-02-88.01.003 | Перемычка | |
| 57 | 005-04-02.05.113-10 | Табличка | |
| 58 | 314-02-88.01.005 | Переходник | |
| 59 | Э302-1-1600-14 | Хомутик | |
| 60 | 13.06.20.002 | Переходник | |
| 64 | 26.00.70.008 | Прокладка | |
| 100 | 2012.3711 | Фара | |
| 101 | 71.3716 | Фонарь задний | |
| 102 | 20.3721-01 | Сигнал | |
| 103 | ТМ111-10 | Датчик | |
| 104 | 5202.3827 | Датчик | |
| 105 | ТМ100B | Датчик | |
| 106 | ММ358 | Датчик | |
| 107 | 2602.3829 | Датчик | |
| 108 | 54.5205 | Стеклоочиститель с пантографным устройством | |
| 109 | СЛ101Н | Стеклоочиститель | |
| 110 | Вентилятор | Вентилятор автомобильный на присоске | |
| 111 | 16.3714-01 | Плафон | |
| 112 | 6СТ-190 | Батарея аккумуляторная | |
| 113 | ПС500 | Розетка | |
| 114 | П2Т-1 | Тумблер | |
| 116 | 11.5208-25 | Омыватель электрический | |
| 118 | 1300.3737 | Выключатель | |
| 121 | 112.3743 | Фара | |
| 122 | 27.3726 | Указатель поворота | |
| 123 | 12.3717 | Фонарь | |
| 125 | 90.3747 | Реле | |
| 126 | 495.3747 | Реле-прерыватель | |
| 127 | 738.3747-30 | Реле | |
| 128 | ПР-120 | Блок предохранителей | |
| 129 | 2108-3725010 | Прикуриватель | |
| 147 | 19034.305ТВ-40.6 | Трубка L=80+2 мм, белая |
