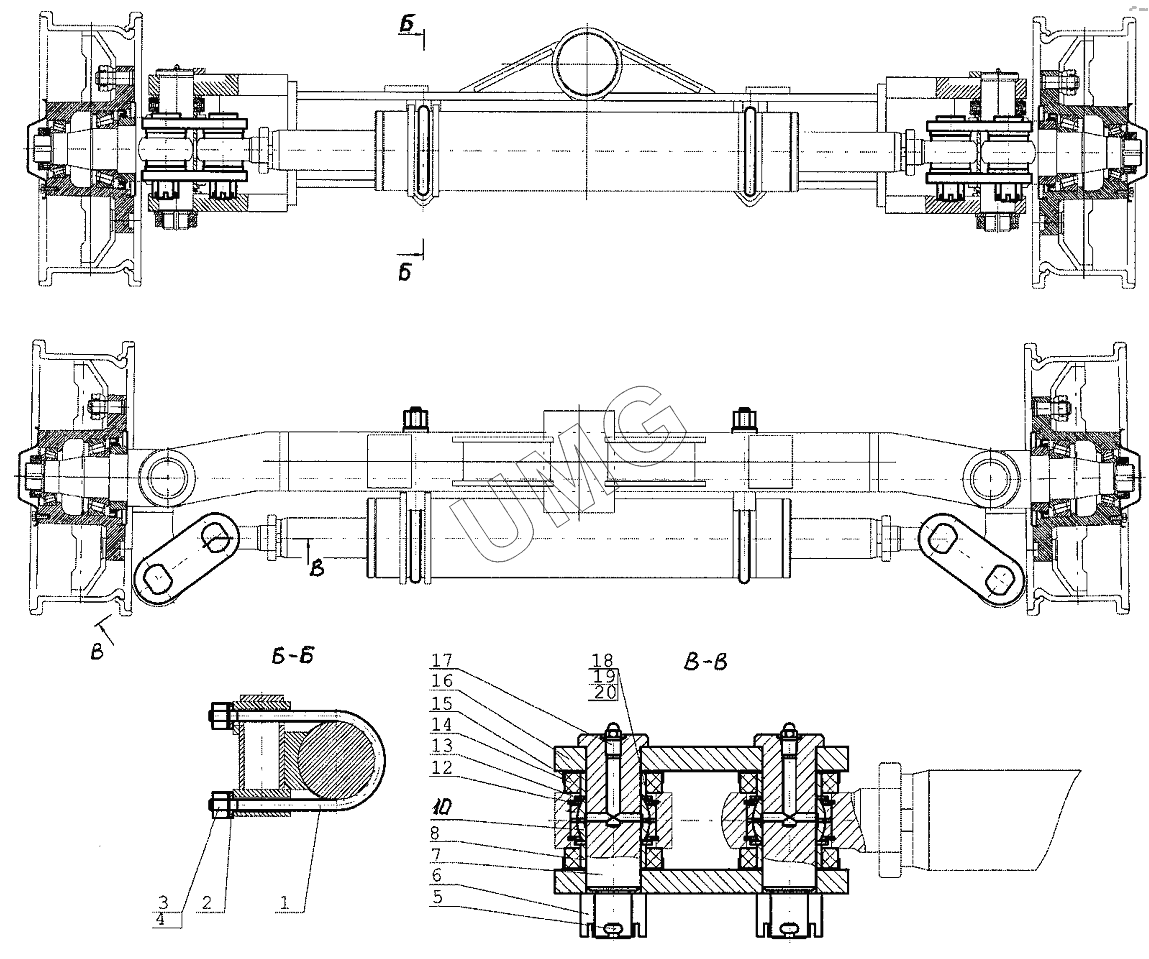

ВП-05 (вариант). 005-01-70.40.000 Управление поворотом колес
1
2
3
4
5
6
7
8
10
10
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-70.40.010 | Стремянка | |
| 2 | 005-01-70.40.011 | Шайба | |
| 3 | 15523.М16-7Н10.40Х.019 | Гайка | |
| 4 | 6402.16.65Г.019 | Шайба | |
| 5 | 397.5х45-019 | Шплинт | |
| 6 | ЭО-3323.20.40.004 | Гайка | |
| 7 | 005-01-70.40.006 | Палец | |
| 8 | 005-01-70.40.009 | Кольцо упорное | |
| 10 | ШСП-35 | Подшипник шарнирный ТУ37.553.130-90 | |
| 10 | ШС-35 | Подшипник | |
| 12 | 13941.2В55 | Кольцо | |
| 13 | ЭО-3322А.68.00.006 | Шайба | |
| 14 | 005-01-70.40.005 | Уплотнение | |
| 15 | 005-01-70.40.007 | Шайба | |
| 16 | 005-01-70.40.001 | Шатун | |
| 17 | 19853.13Ц6Хр | Масленка | |
| 18 | ЭО-3323.20.40.313-10 | Прокладка регулировочная | |
| 19 | ЭО-3323.20.40.313-20 | Прокладка | |
| 20 | ЭО-3323.20.40.313-30 | Прокладка |
