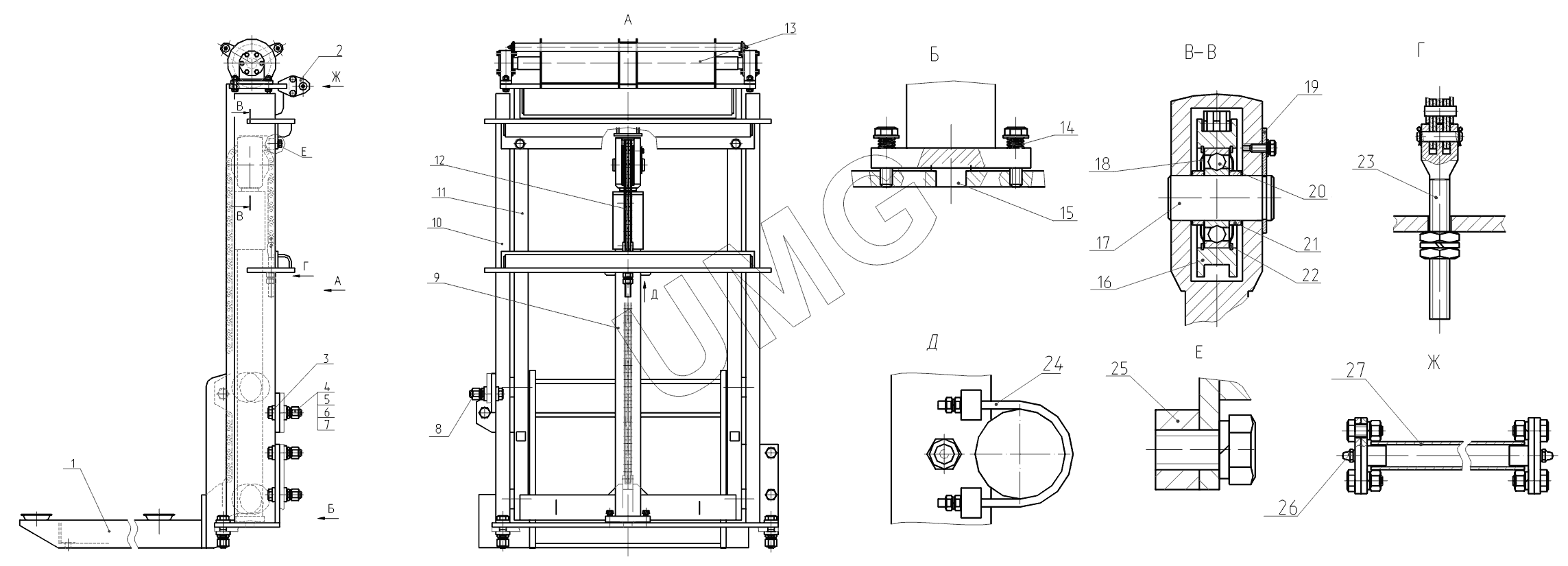

ЕК-18-40. 318-40-31.00.000 Подъемный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-31.01.000 | Подкабинник | |
| 2 | 318-40-31.00.100 | Кронштейн | |
| 3 | 318-40-31.00.003 | Шайба | |
| 4 | 7798.М24-8gх100.109.40Х.019 | Болт | |
| 5 | 5916.М24-7H.10.40Х.019 | Гайка | |
| 6 | 15523.М24-7H.10.40Х.019 | Гайка | |
| 7 | 6402.24.65Г.019 | Шайба | |
| 8 | 7798.М24-8gх120.109.40Х.019 | Болт | |
| 9 | 063-63-10.00.000 | Цилиндр подъема | |
| 10 | 318-40-31.03.000 | Металлоконструкция рамы основной | |
| 11 | 318-40-31.02.000 | Рама выдвижная | |
| 12 | 23540.П-25,4-145-5-2 | Цепь (L=65 зв. L=1651мм) | |
| 13 | 318-40-31.80.000 | Барабан в сборе | |
| 14 | 003-00-33.33.004 | Пружина | |
| 15 | 003-00-33.33.003 | Опора цилиндра | |
| 16 | 003-00-33.33.008 | Ролик | |
| 17 | 318-40-31.00.001 | Палец | |
| 18 | 005-01-33.00.016 | Шайба | |
| 19 | 005-01-33.00.011 | Ригель | |
| 20 | 710309 | Подшипник | |
| 20 | 102309 | Подшипник | |
| 21 | 003-00-33.33.014 | Кольцо | |
| 22 | 005-01-33.33.017 | Кольцо | |
| 23 | 003-00-33.33.006 | Болт натяжной | |
| 24 | 003-03-33.00.001 | Хомут | |
| 25 | 318-40-31.00.002 | Упор | |
| 26 | 19853.1,3Ц6хр | Масленка | |
| 27 | 318-40-31.00.004 | Труба 28х3 ГОСТ8734-75 (L=758±1мм) |
