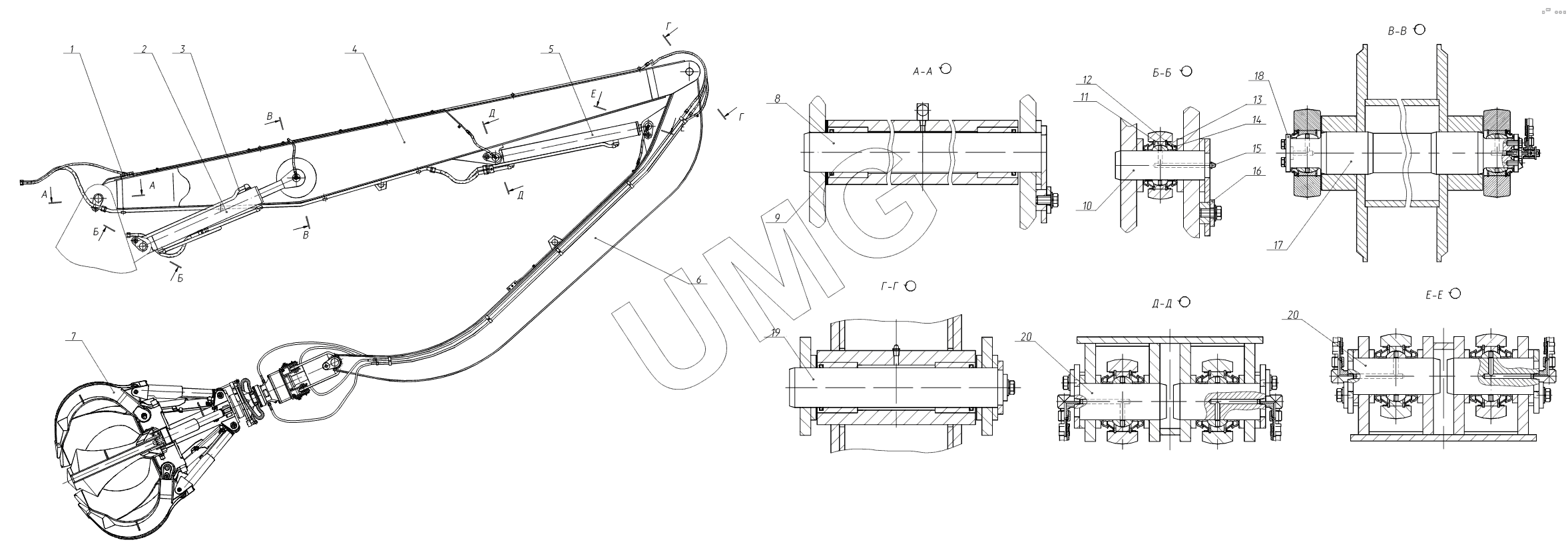

ЕК-18-40. 318-16-24.10.000-10 Рабочее оборудование
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-16-24.15.000 | Трубопроводы централизованной смазки | |
| 2 | 34.64.00.800 | Гидроцилиндр 125х80х1000 | |
| 2 | 34.64.00.800-11 | Гидроцилиндр 125х80х1000 | |
| 3 | 318-16-24.80.000 | Трубопроводы | |
| 4 | 318-16-24.11.000 | Стрела | |
| 5 | 110-80-11.02.000 | Гидроцилиндр 130х80х1100 | |
| 5 | 110-80-11.02.000 | Гидроцилиндр 130х80х1100 | |
| 6 | 318-16-24.12.000 | Рукоять | |
| 7 | 318-00-40.30.000-22 | Грейфер ГП-554 с ротатором | |
| 7 | 318-00-40.30.000-25 | Грейфер ГП-554 с ротатором РУ-80 | |
| 8 | 318-14-21.50.110 | Палец в сборе | |
| 9 | 6467.1-4С | Шнур (D=6,3, L=255мм) | |
| 10 | 318-14-21.50.020 | Палец в сборе | |
| 11 | ТУ37.553.130.ШСЛ70 | Подшипник | |
| 12 | 13943.В105 | Кольцо | |
| 13 | ЭО-3322А.25.00.002 | Кольцо уплотнительное | |
| 14 | ЭО-3322А.25.00.001 | Кольцо распорное | |
| 15 | 19853.1,3Ц6хр | Масленка | |
| 16 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 17 | 318-14-21.50.002 | Палец | |
| 18 | ЭО-3326.41.00.054 | Шайба торцевая | |
| 19 | 318-16-24.50.010 | Палец в сборе | |
| 20 | 318-16-24.50.020 | Палец в сборе | |
| 21 | 318-16-24.10.001 | Шайба проставочная | |
| 21 | 318-16-24.10.001-10 | Шайба проставочная |
