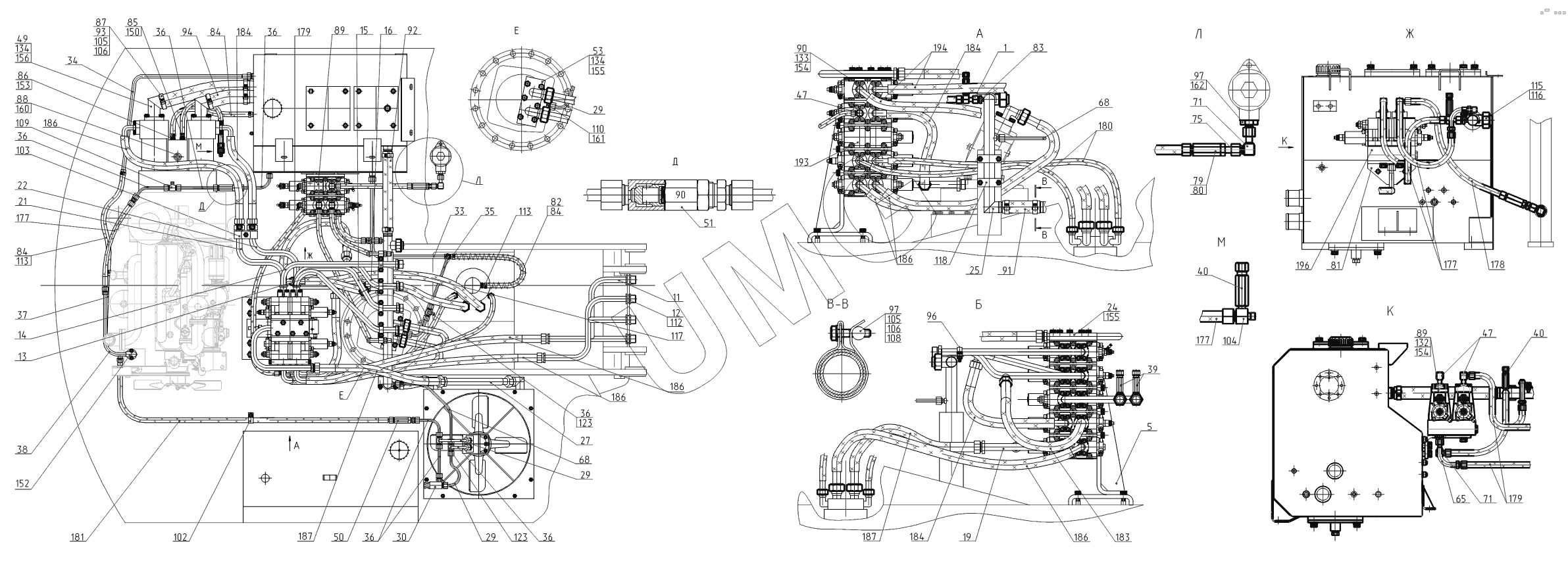

ЕК-18-40. 318-40-80.01.000 Трубопроводы на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
5
11
12
13
14
15
16
19
21
22
24
25
27
29
29
29
30
33
34
35
36
36
36
36
36
36
37
38
39
40
40
47
47
49
50
51
53
65
68
68
71
71
75
79
80
81
82
83
84
84
84
85
86
87
88
89
89
90
90
91
92
93
94
96
97
97
102
103
104
105
105
106
106
108
109
110
112
113
113
115
116
117
118
123
123
132
133
134
134
150
152
153
154
154
155
155
156
160
161
162
177
177
177
178
179
179
180
181
183
184
184
184
186
186
186
186
186
187
187
193
194
196
Позиция на иллюстрации Заводской номер детали Название детали
1 318-24-80.01.010 Переходник
5 314-02-80.01.050 Кронштейн
11 314-02-80.01.110 Трубопровод
12 314-02-80.01.120 Трубопровод
13 314-02-80.01.130 Трубопровод
14 314-02-80.01.140 Трубопровод
15 314-02-80.01.150 Трубопровод
16 314-02-80.01.160 Трубопровод
19 314-02-80.01.190 Трубопровод
21 314-02-80.01.220 Трубопровод
22 314-02-80.01.220-10 Трубопровод
24 314-02-80.01.240 Фланец сливной
25 314-02-80.01.250 Трубопровод
27 314-02-80.01.320 Трубопровод
29 314-02-80.01.400 Трубопровод (12х1)
30 314-02-80.01.500 Кран
33 318-00-80.01.190 Трубопровод
34 318-00-80.01.210 Трубопровод
35 318-00-80.01.240 Трубопровод (12х1)
36 318-00-80.01.290 Трубопровод
37 ЭО-3323.01.82.400 Трубопровод
38 ЭО-3323.01.82.410-10 Трубопровод
39 ЭО-3323.01.82.680 Включатель манометра
40 ЭО-3322А.23.02.260 Включатель манометра
46 222-02-80.01.150 Трубопровод
47 710-00-80.01.110 Трубопровод
49 ЭО-3323А.08.02.850 Патрубок
50 ЭО-3323А.08.07.110-20 Клапан подпорный
51 ЭО-3323А.08.07.110-10 Клапан предохранительный
53 08.20.70.010-10 Фланец
65 314-02-71.00.630 Трубопровод
68 ЭО-3323.08.01.560 Трубопровод (12х1)
71 005-01-80.01.210 Угольник
75 005-02-80.00.130 Штуцер сварной
79 005-00-80.01.302 Клапан
80 005-02-80.00.121 Корпус
81 005-04-80.00.001 Кронштейн
82 314-02-03.03.001 Оплетка
83 Э-302-1-1200-01 Штуцер
84 222-02-80.01.006 Рукав 16х25-1,6 L=500+/-2
85 ЭО-3323А.20.83.012 Штуцер
86 ЭО-3323А.08.02.003 Штуцер
87 ЭО-3323А.08.02.007 Хомут
88 ЭО-3322Б.11.07.015 Штуцер
89 ЭО-3323.01.80.003 Фланец
90 ЭО-3323.01.80.004 Фланец
91 222-02-80.01.007 Рукав 40х51,5-1,6 L=450+/-2
92 314-02-80.01.009-10 Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм)
93 312-04-80.01.006 Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм
94 312-04-80.01.007 Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм
96 НГ-413.010.0.001 Хомут
97 КС-3372.84.007 Штуцер
102 НГ-413.010.0.001-10 Хомут
103 ЭО-3323.41.08.006 Скоба
104 040-00-80.01.006 Штуцер
105 ЭО-3322А.04.00.003 Бонка
106 ЭО-3322А.04.00.213 Болт
108 ЭО-3322А.04.31.005 Хомут
109 ЭО-3322А.66.01.002 Тройник
110 ЭО-3322А.23.02.001 Штуцер
112 ЭО-3322Б.48.01.904 Гайка
113 Э-302-1-3900-07 Хомут
115 СП-71.0.070.001 Гайка накидная
116 СП-71.0.070.002 Заглушка
117 МГ-300.222.1.002 Прижим
118 МГ-300.222.1.004 Прижим
122 ЭО-3322А.09.60.001 Тройник
123 ЭО-3322В.20.01.001 Тройник
132 7796.М10-6gх30.88.35Х.019 Болт
133 7796.М10-6gх40.88.35Х.019 Болт
134 7796.М12-6gх35.88.35Х.019 Болт
150 9833.018-022-25-2-3 Кольцо
152 9833.020-025-30-2-3 Кольцо
153 9833.024-028-25-2-3 Кольцо
154 9833.030-035-30-2-3 Кольцо
155 9833.038-044-36-2-3 Кольцо
156 9833.055-060-30-2-3 Кольцо
160 23358.12М3 Прокладка
161 23358.18М3 Прокладка
162 23358.33М3 Прокладка
177 РВД12-28(М22х1,5)-650-У РВД
178 РВД12-28(М22х1,5)-1050-У РВД
179 РВД12-28(М22х1,5)-1250-У РВД
180 РВД12-28 (М22х1,5) РВД12-28
181 РВД12-28(М22х1,5)-2250-У РВД
183 РВД20-33(М42х2-40)-750-У РВД
184 РВД20-33(М42х2) РВД20-33
186 РВД20-33(М42х2) РВД20-33
187 РВД20-33(М42х2)-850-У РВД
193 318-40-520.00ГР Гидрораспределитель
194 ТУ25.02.943-74 Манометр
195 ТУ25-7310.0045-87 Манометр
196 318-40-521.00ГР Гидрораспределитель
