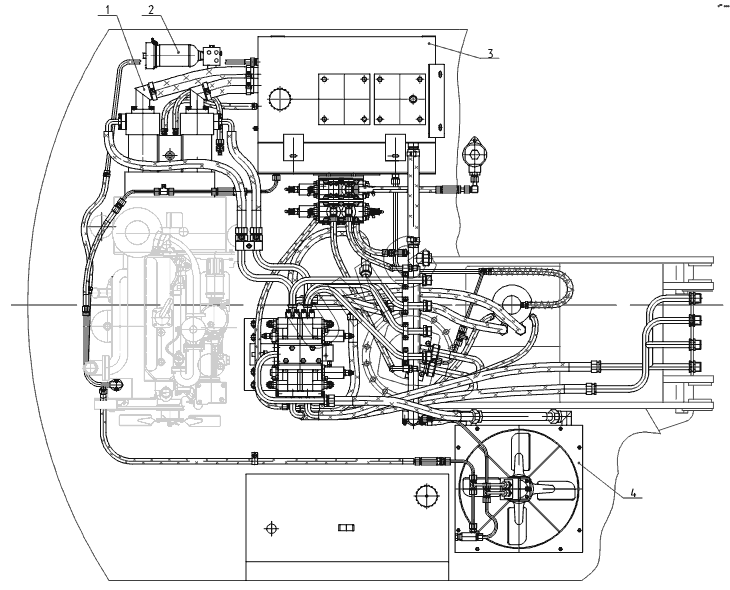

ЕК-18-40. 318-40-80.00.000 Гидрооборудование на поворотной платформе
1
2
3
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-80.01.000 | Трубопроводы на поворотной платформе | |
| 2 | 318-40-80.04.000 | Гидроуправление | |
| 3 | 314-02-80.12.000-10 | Бак гидравлический | |
| 4 | 314-02-80.03.650-20 | Установка маслоохладительная | |
| 4 | 314-02-80.03.650 | Установка маслоохладительная |
