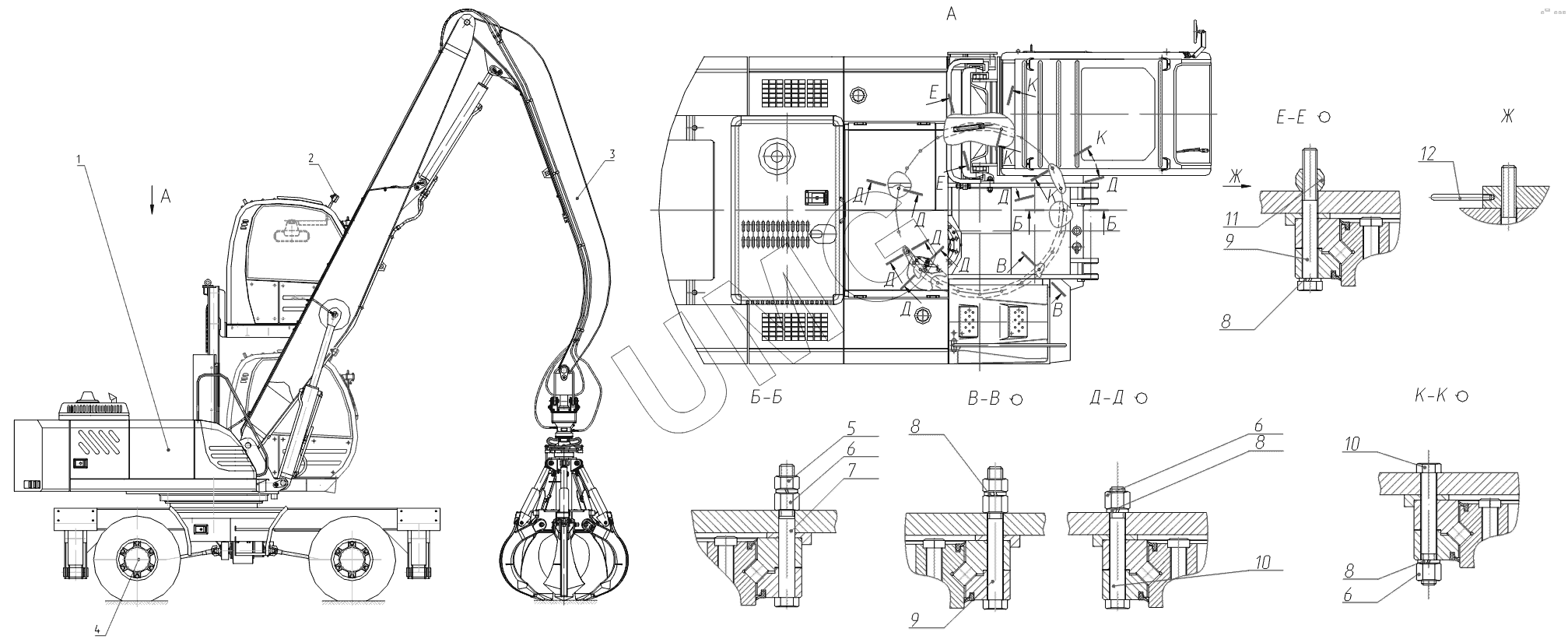

ЕК-18-40. 318-40-00.00.000 Экскаватор пневмоколесный гидравлический с подъемной кабиной
1
2
3
4
5
6
6
6
7
8
8
8
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-20.00.000-20 | Платформа поворотная с механизмами | |
| 2 | 318-40-88.05.000 | Электрооборудование | |
| 3 | 318-16-24.10.000-10 | Рабочее оборудование | |
| 4 | 318-16-60.00.000 | Ход пневмоколесный | |
| 5 | 5915.М20-7H.10.40Х.016 | Гайка | |
| 6 | 15523.М20-7H.10.40Х.016 | Гайка | |
| 7 | 318-14-00.00.001 | Болт | |
| 8 | 6402.20.65Г.016 | Шайба | |
| 9 | 318-14-00.00.002 | Болт | |
| 10 | 318-14-00.00.005 | Болт | |
| 11 | 318-40-00.00.003 | Планка резьбовая | |
| 12 | 318-40-00.00.004 | Рукоятка |
