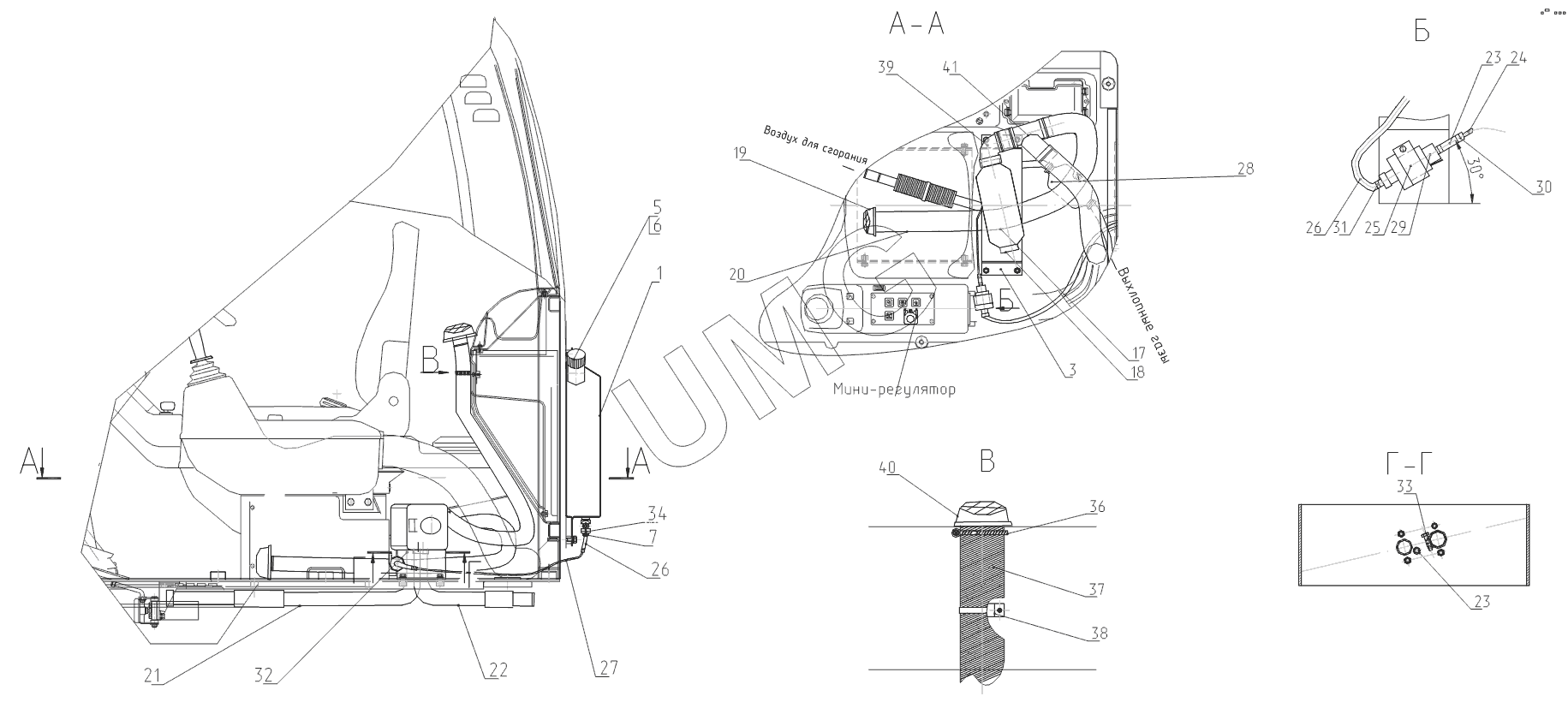

ЕК-18-40. 318-40-87.17.000 Установка отопителя
1
3
5
6
7
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-87.17.100 | Бачок топливный 4,5л | |
| 3 | 318-40-87.17./001 | Подставка | |
| 5 | 16.03.14.003 | Крышка | |
| 6 | 16.03.14.002 | Прокладка | |
| 7 | 318-16-87.00.002 | Ниппель | |
| 17 | 252115050000 | Независимый отопитель AIRTRONIC D2 (12 В) | |
| 18 | 251688800600 | Решетка | |
| 19 | 201577890600 | Сопло | |
| 20 | 102114310100 | Шланг гофрированный | |
| 21 | 36000006 | Воздуховод 25 | |
| 22 | 251774800100 | Труба выхлопная | |
| 23 | 36075300 | Шланг 3,5х9,5 | |
| 24 | 9031118 | Трубка 4х1,25 (L=7,5м) | |
| 25 | 221000500300 | Кронштейн топливного насоса | |
| 26 | 36075350 | Шланг 5х3 | |
| 27 | 9031125 | Трубка 6х2 (L=1,5м) | |
| 28 | 25.1864.81.01.00 | Глушитель | |
| 29 | Насос | Насос дозировочный | |
| 30 | 102063009098 | Хомут 9 | |
| 31 | 102063011098 | Хомут 11 | |
| 32 | 102064020032 | Хомут 20х32 | |
| 33 | 221000500500 | Хомут | |
| 34 | ПП6-1 | Кран | |
| 36 | 55-75 | Хомут червячный | |
| 37 | 102114310000 | Воздуховод (L=2м) | |
| 38 | 22100500200 | Хомуты | |
| 39 | 251688890001 | Уголок | |
| 40 | 201577890600 | Сопло | |
| 41 | 251774890005 | Y-патрубок |
