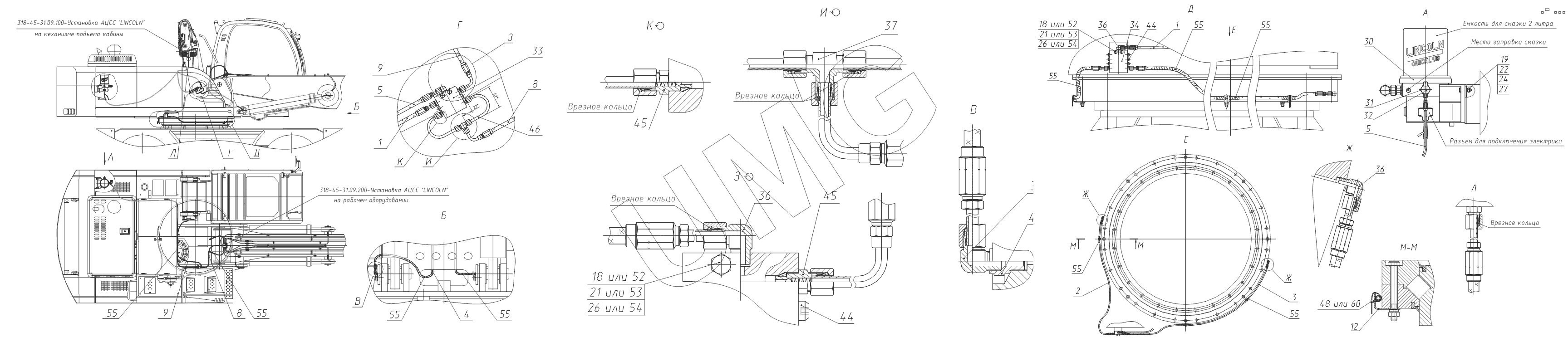

ЕК-18-45-60. 318-45-31.09.000 Установка автоматической централизованной системы смазки “LINCOLN”
1
1
2
3
3
4
5
5
8
8
9
9
12
18
18
19
21
21
22
24
26
26
27
30
31
32
33
34
36
36
36
36
37
44
44
45
45
46
47
48
52
52
53
53
54
54
55
55
55
55
55
55
55
55
55
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-45-31.09.010 | Трубопровод | |
| 2 | 318-45-31.09.010-10 | Трубопровод | |
| 3 | 318-45-31.09.010-20 | Трубопровод | |
| 4 | 318-45-31.09.010-30 | Трубопровод | |
| 5 | 318-45-31.09.010-40 | Трубопровод | |
| 8 | 318-45-31.09.020 | Трубопровод | |
| 9 | 318-45-31.09.020-10 | Трубопровод | |
| 12 | 318-45-31.09.001 | Уголок | |
| 18 | М6-6gx60.58.016 | Болт | |
| 19 | М8-6gx40.58.016 | Болт | |
| 21 | М6-6Н.5.016 | Гайка | |
| 22 | М8-6Н.5.016 | Гайка | |
| 24 | С8.01.08кп.019 | Шайба | |
| 26 | 6.65Г.016 | Шайба | |
| 27 | 8.65Г.016 | Шайба | |
| 30 | 644-40657-3 | Насос P203 | |
| 31 | 600-29185-1 | Насосный элемент | |
| 32 | 624-28894-1 | Клапан | |
| 33 | 619-26473-1 | Распределитель SSV6 | |
| 34 | 619-25730-2 | Распределитель SSV8 | |
| 36 | 223-12485-9 | Штуцер угловой | |
| 37 | 223-12484-9 | Тройник | |
| 44 | 303-17499-3 | Заглушка | |
| 45 | 504-30344-4 | Обратный клапан для SSV | |
| 46 | 105-35025-2 | Стальная труба | |
| 47 | 304-19167-1 | Адаптер | |
| 48 | 226-12490-3 | Хомут стяжной | |
| 52 | 200-13037-3 | Болт | |
| 53 | 207-12135-5 | Гайка | |
| 54 | 213-12168-8 | Шайба | |
| 55 | 113-35075-3 | Оплётка | |
| 56 | 638-37548-1 | Шприц заправочный | |
| 60 | 4.8х200DKC25315 | Хомут |
