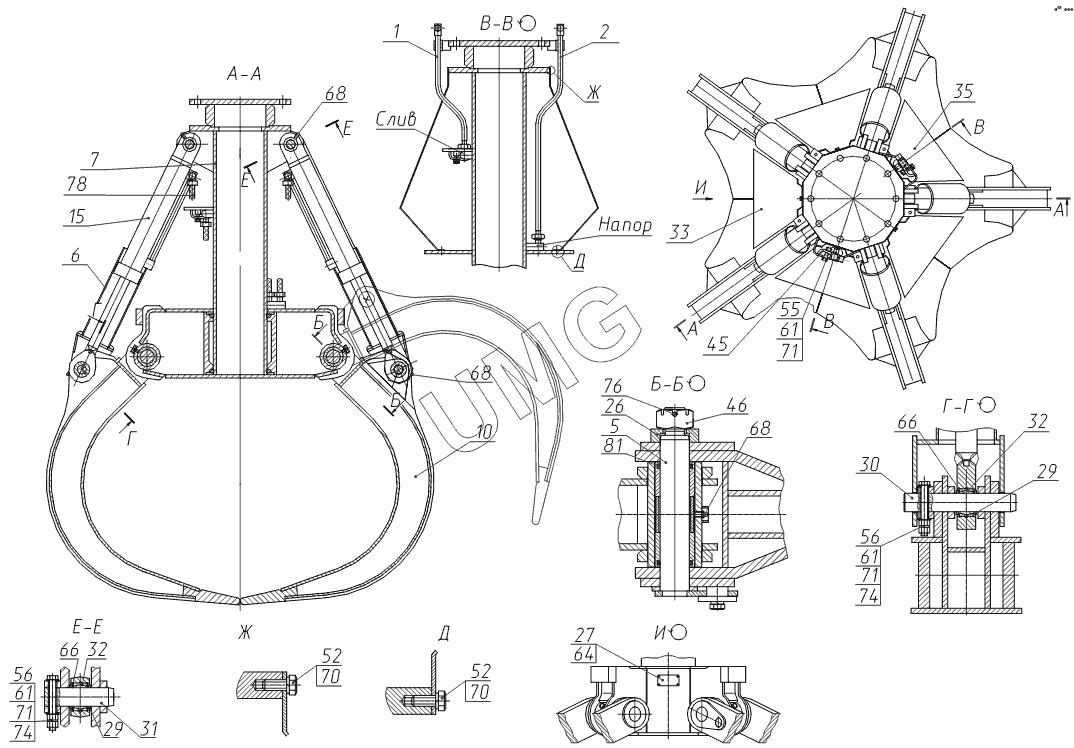

ЕК-18-45-60. 313-00-40.30.000 Металлоконструкция грейфера “ГП-554”
1
2
5
6
7
10
15
26
27
29
29
30
31
32
32
33
35
45
46
52
52
55
56
56
61
61
61
64
66
66
68
68
68
70
70
71
71
71
74
74
76
78
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313-00-40.30.030 | Трубопровод | |
| 2 | 313-00-40.30.040 | Трубопровод | |
| 5 | 313-00-40.30.070 | Палец в сборе | |
| 6 | 313-00-40.30.080 | Кожух | |
| 7 | 313-00-40.30.090 | Рама | |
| 10 | 313-00-40.30.200 | Челюсть | |
| 15 | 060-40-03.01.000 | Гидроцилиндр | |
| 26 | 313-00-40.30.004 | Шайба | |
| 27 | 313-00-40.30.005 | Табличка | |
| 29 | 313-00-40.30.007 | Кольцо | |
| 30 | 313-00-40.30.008 | Палец | |
| 31 | 313-00-40.30.009 | Палец | |
| 32 | 313-00-40.30.010 | Подшипник сферический | |
| 33 | 313-00-40.30.011 | Кожух | |
| 35 | 313-00-40.30.011-10 | Кожух | |
| 45 | ЭО-3323.41.08.005 | Скоба | |
| 46 | Э-302-4-0200-04 | Гайка | |
| 52 | М8-6gx20.58.016 | Болт | |
| 55 | М12-6gx45.58.016 | Болт | |
| 56 | М12-6gx95.58.016 | Болт | |
| 61 | М12-6Н.5.016 | Гайка | |
| 64 | 3х6.36.10.6 | Заклёпка | |
| 66 | В55 | Кольцо | |
| 68 | 1,3Ц6хр | Масленка | |
| 70 | 8.65Г.016 | Шайба | |
| 71 | 12.65Г.016 | Шайба | |
| 74 | С12.01.08кп.019 | Шайба | |
| 76 | 8х80.019 | Шплинт | |
| 78 | РВД12-28(М22х1,5)-650-У | РВД | |
| 81 | Шнур4С | Шнур |
