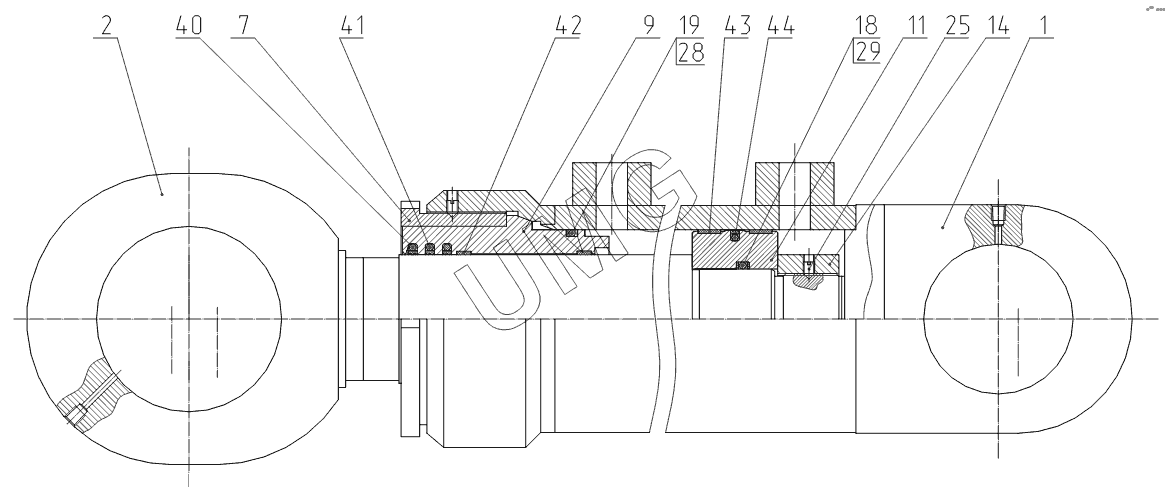

ЕК-18-45-60. 125-90-10.00.000-12 Гидроцилиндр стрелы (с уплотнениями “Элконт”) до 1.06.2008 г.
1
2
7
9
11
14
18
19
25
28
29
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 125-90.10.00.100 | Цилиндр | |
| 2 | 125-90-10.00.200 | Шток сварной | |
| 7 | 318-00-21.92.002-11 | Гайка наружная | |
| 9 | 318-00-21.92.004-12 | Букса | |
| 11 | 125-90.10.01.006-12 | Поршень | |
| 14 | ЭО-3323А.71.82.020 | Гайка | |
| 18 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 19 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 25 | В.М8-6gх12.14H.016 | Винт | |
| 28 | 115-125-58-2-3 | Кольцо | |
| 29 | 070-080-58-2-3 | Кольцо | |
| 40 | Е50-А-090-5 | Грязесъемник | |
| 41 | Е06-090-5 | Уплотнение | |
| 42 | Е20-090-095 | Кольцо | |
| 43 | Е20-120-125 | Кольцо | |
| 44 | Е15М-125-5 | Уплотнение |
