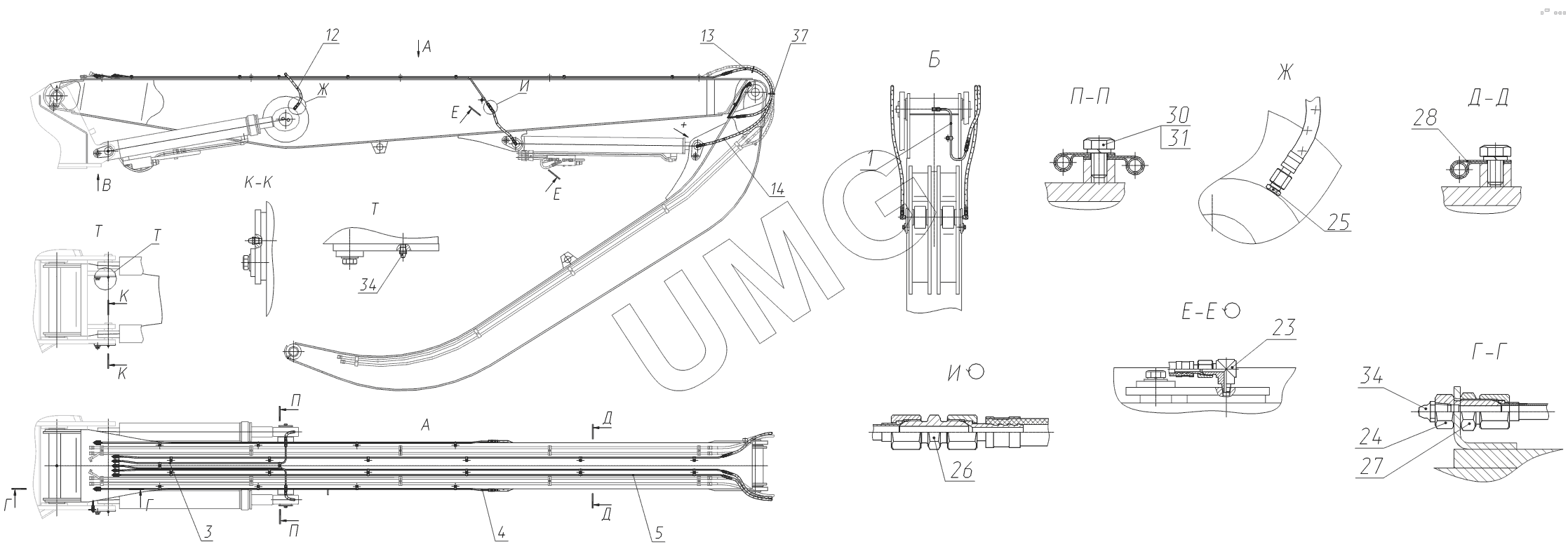

ЕК-18-45-60. 318-45-24.19.000 Трубопроводы централизованной смазки
1
3
4
5
12
13
14
23
24
25
26
27
28
30
31
34
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-45-24.19.010 | Трубопровод | |
| 3 | 318-45-24.19.010-20 | Трубопровод | |
| 4 | 318-45-24.19.010-30 | Трубопровод | |
| 5 | 318-45-24.19.010-40 | Трубопровод | |
| 12 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 13 | ЭО-3323А.07.31.130 | Рукав (L=900 мм) | |
| 14 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | |
| 23 | 318-14-21.09.004 | Угольник | |
| 24 | 318-14-21.09.005 | Штуцер | |
| 25 | ЭО-3322А.24.00.005 | Штуцер | |
| 26 | ЭО-3322А.24.01.005 | Штуцер | |
| 27 | ЭО-3322А.24.01.008 | Гайка | |
| 28 | Э-302-1-2200-06 | Скоба | |
| 30 | М10-6gx20.58.016 | Болт | |
| 31 | 10.65Г.016 | Шайба | |
| 34 | 1.3.Ц6Хр | Масленка | |
| 37 | 4,8х200DKC25315 | Хомут |
