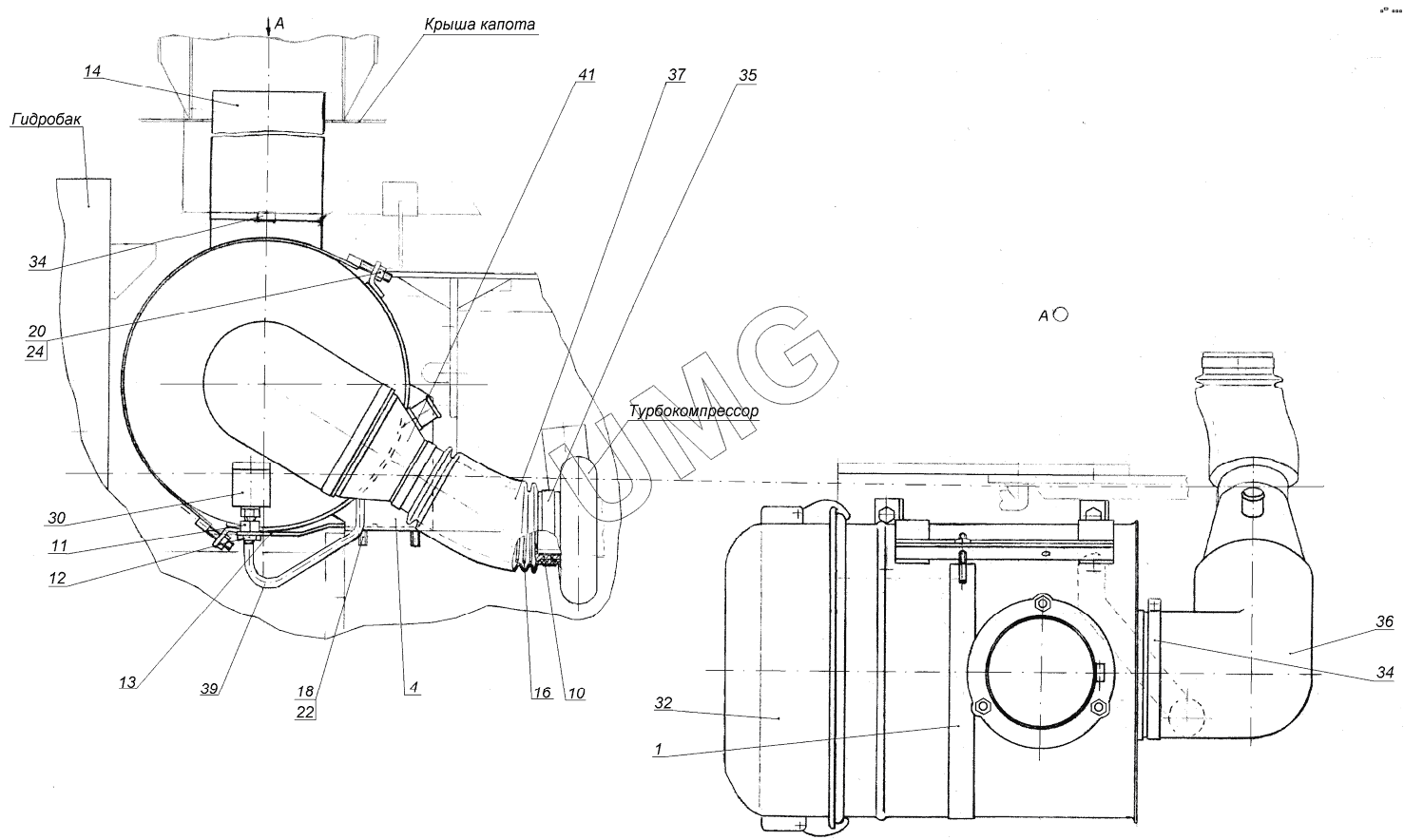

ЕК-18-45-60. 314-60-04.05.000 Установка воздухоочистителя
1
4
10
11
12
13
14
16
18
20
22
24
30
32
34
34
35
36
37
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-60-04.05.200 | Хомут | |
| 4 | 314-60-04.05.600 | Держатель | |
| 10 | 314-60-04.05.001 | Втулка | |
| 11 | 314-60-04.05.007 | Штуцер | |
| 12 | 314-60-04.05.003 | Гайка | |
| 13 | 314-60-04.05.005 | Планка | |
| 14 | 314-60-04.05.006 | Патрубок | |
| 16 | 005-04-03.19.001 | Пружина | |
| 18 | M12-6gx25.58.016 | Болт | |
| 20 | М8-6Н.5.016 | Гайка | |
| 22 | 12.65Г.016 | Шайба | |
| 24 | С8.01.08кп.019 | Шайба | |
| 30 | ИЗВ-700 | Индикатор засоренности, штуцер резьбовой ТУ 25-02.749-75 | |
| 32 | 442Д-12с2 | Воздухоочиститель | |
| 34 | 139/104-138 | Хомут червячный | |
| 35 | 95/77-95 | Хомут червячный | |
| 36 | 5551-1109375-11 | Рукав | |
| 37 | 3105-1109192 | Гофра | |
| 39 | 6х14-1.6 | Рукав | |
| 41 | 314-60-04.05.008 | Переходник |
