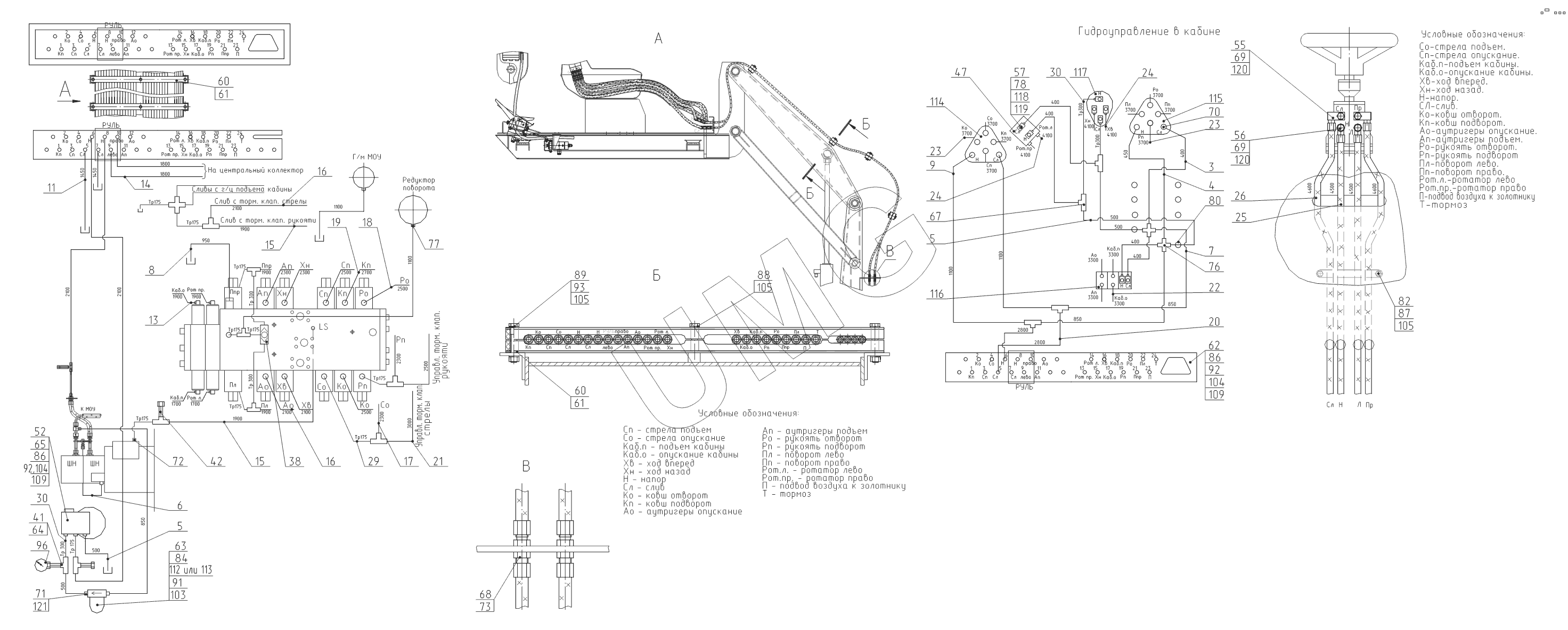

ЕК-18-45-60. 318-45-80.04.000 Гидроуправление на поворотной платформе (монтажная схема)
3
4
5
5
6
7
8
9
11
13
14
15
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
29
30
30
38
41
42
47
52
55
56
57
60
60
61
61
62
63
64
65
67
68
69
69
70
71
72
73
76
77
78
80
82
84
86
86
87
88
89
91
92
92
93
96
103
104
104
105
105
105
109
109
112
113
114
115
116
117
118
119
120
120
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | ЭО-3323А.07.31.060 | Рукав | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 6 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 7 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 8 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | |
| 9 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 11 | ЭО-3323А.07.31.180 | Рукав (L=1450 мм) | |
| 13 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | |
| 14 | ЭО-3323А.07.31.190-10 | Рукав (L=1800мм) | |
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | |
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | |
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | |
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | |
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 20 | ЭО-3323А.07.31.240-10 | Рукав L=2800 мм | |
| 21 | ЭО-3323А.07.31.260 | Рукав (L=3000мм) | |
| 22 | ЭО-3323А.07.31.270-10 | Рукав L=3300 мм | |
| 23 | ЭО-3323А.07.31.290 | Рукав (L=3700мм) | |
| 24 | ЭО-3323А.07.31.300-10 | Рукав (L=4100мм) | |
| 25 | ЭО-3323А.07.31.320 | Рукав (L=4500мм) | |
| 26 | ЭО-3323А.07.31.325 | Рукав (L=4600мм) | |
| 29 | ЭО-3323А.07.21.360 | Трубопровод | |
| 30 | ЭО-3323А.07.21.370 | Трубопровод L=300 | |
| 38 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | |
| 41 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 42 | ЭО-3323.01.82.680 | Включатель манометра | |
| 47 | 13.80.04.820-10 | Блок управления | |
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | |
| 55 | 005-04-80.04.020 | Переходник | |
| 56 | 005-04-80.04.040 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 60 | 318-45-80.04.001 | Пластина | |
| 61 | 318-45-80.04.002 | Планка | |
| 62 | 318-45-80.04.003 | Планка | |
| 63 | 314-20-80.04.002 | Кронштейн | |
| 64 | ЭО-3322А.23.03.006 | Тройник | |
| 65 | ЭО-3322А.23.03.008 | Хомут | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 68 | ЭО-3322А.24.01.005 | Штуцер | |
| 69 | 005-04-80.04.002 | Болт | |
| 70 | 308-02-80.04.001 | Штуцер | |
| 71 | 308-02-80.04.002 | Штуцер | |
| 72 | ЭО-3322Д.23.03.009 | Штуцер | |
| 73 | ЭО-3322А.24.01.008 | Гайка | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 77 | 225-00-80.04.001 | Штуцер дроссельный | |
| 78 | 308-30-80.04.003 | Болт | |
| 80 | Э-302-1-1200-40 | Втулка предохранительная | |
| 82 | 18.15.01.001 | Планка | |
| 84 | М6-6gх60.58.016 | Болт | |
| 86 | М8-6gх20.58.016 | Болт | |
| 87 | М10-6gх20.58.016 | Болт | |
| 88 | М10-6gх50.58.016 | Болт | |
| 89 | М10-6gх70.58.016 | Болт | |
| 91 | М6-6Н.5.016 | Гайка | |
| 92 | М8-6Н.5.016 | Гайка | |
| 93 | М10-6Н.5.016 | Гайка | |
| 96 | ТУ25-7310.0045-87 | Манометр | |
| 103 | 6.65Г.016 | Шайба | |
| 104 | 8.65Г.016 | Шайба | |
| 105 | 10.65Г.016 | Шайба | |
| 109 | С8.01.08кп.019 | Шайба | |
| 112 | MDM101CD1CB300X | Фильтр напорный | |
| 113 | APM37 | Фильтр напорный | |
| 114 | 4TH6E70-1X/TT43MO1 | Джойстик левый | |
| 115 | 4TH6E70-1X/TT23MO1 | Джойстик правый | |
| 116 | 2-2TH6L70-1X/L70MO1 | Джойстик сдвоенный | |
| 117 | 2TH7Q91-1X/MO1 | Педаль | |
| 118 | 400-766-5590 | Прокладка | |
| 119 | 400-821-5590 | Прокладка | |
| 120 | 400-769-5590 | Прокладка | |
| 121 | 400-825-5590 | Прокладка |
