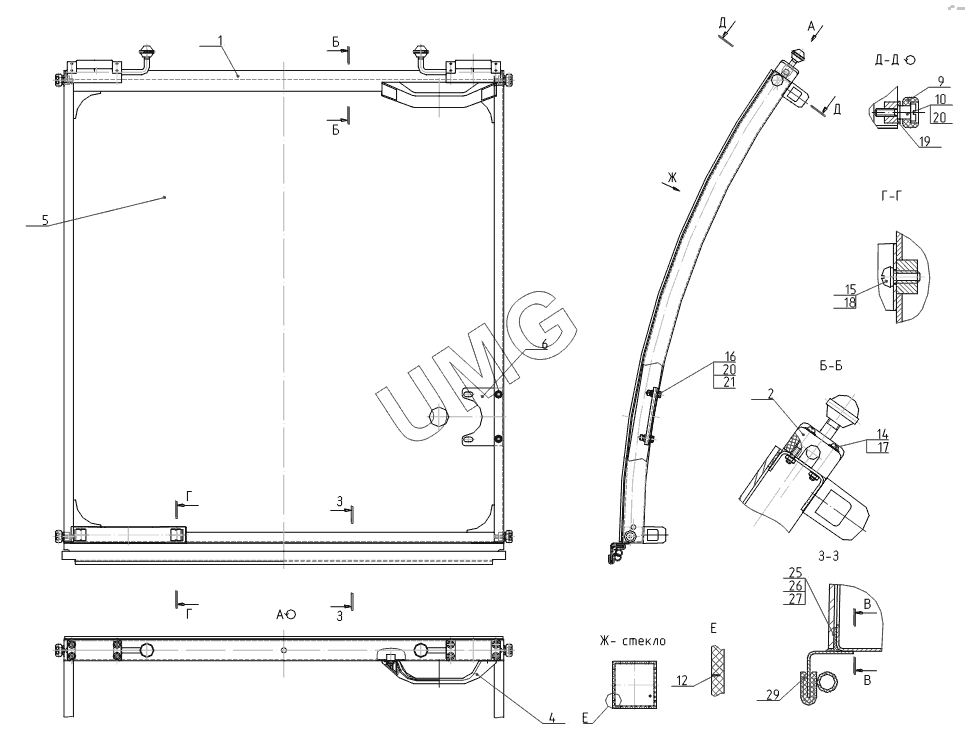

ЕК-18-90. 312-20-02.30.000 Рамка верхняя
1
2
4
5
6
9
10
12
14
15
16
17
18
19
20
20
21
25
26
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-02.31.000 | Рамка | |
| 2 | 312-20-02.21.000 | Защелка | |
| 4 | 312-20-02.40.100 | Поручень | |
| 5 | 312-20-02.30.001 | Стекло | |
| 6 | 312-20-02.30.002 | Кронштейн | |
| 9 | 312-20-02.30.005 | Ролик | |
| 10 | 312-20-02.30.006 | Винт | |
| 12 | 005-06-02.64.008 | Вставка | |
| 14 | В.М4-8gx30.58.019 | Винт | |
| 15 | В.М6-8gx12.58.019 | Винт | |
| 16 | М6-7Н.05.019 | Гайка | |
| 17 | C4.01.08кn.019 | Шайба | |
| 18 | C6.01.08кn.019 | Шайба | |
| 19 | C10.01.08кn.019 | Шайба | |
| 20 | 6.65Г.019 | Шайба | |
| 21 | М6-8gx20.58.019 | Болт | |
| 25 | Terostat-8511 | Праймер | |
| 26 | Terostat-8521 | Праймер | |
| 27 | Terostat-8590 | Клей | |
| 29 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм |
