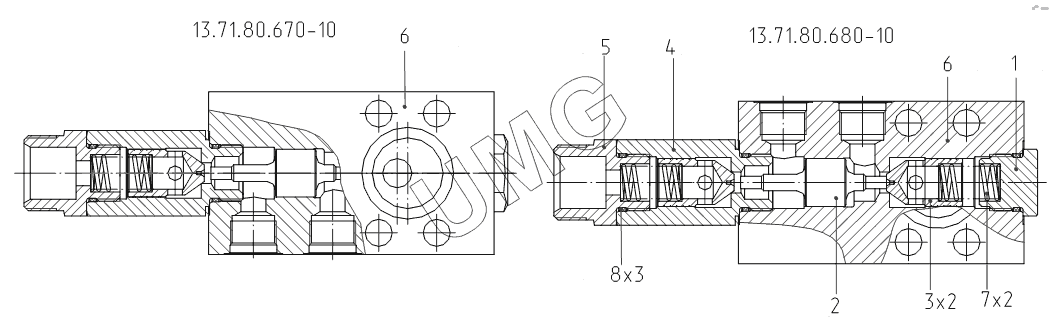

ЕК-18-90. 13.71.80.670-10, 13.71.80.680-10 Гидрозамок двухсторонний
13.71.80.680-10
13.71.80.670-10
1
2
3
4
5
6
6
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13.71.80.680-10 | 13.71.80.680-10 | Гидрозамок двухсторонний | |
| 13.71.80.670-10 | 13.71.80.670-10 | Гидрозамок двухсторонний | |
| 1 | 13.71.80.612 | Пробка | |
| 2 | 13.71.80.613-40 | Поршень | |
| 3 | 13.71.80.615-10 | Клапан | |
| 4 | 13.71.80.671-10 | Корпус | |
| 5 | 13.71.80.672 | Штуцер поджимной | |
| 6 | 13.71.80.684-10 | Корпус | |
| 6 | 13.71.80.674-10 | Корпус | |
| 7 | 13.71.80.745 | Пружина | |
| 8 | 024-028-25-2-3 | Кольцо |
