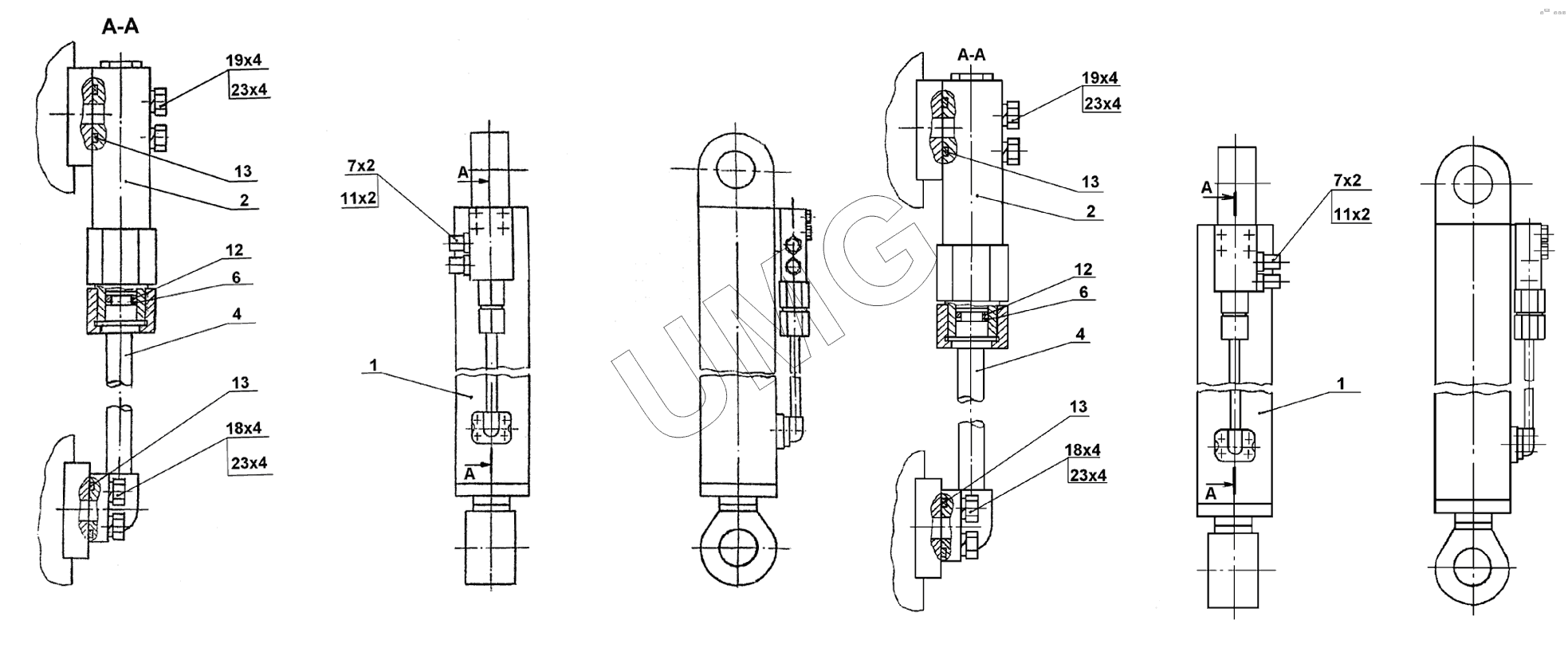

ЕК-18-90. 312-04-71.00.300 Гидроцилиндр отвала правый, 312-04-71.00.400 Гидроцилиндр отвала левый
1
1
1
2
2
2
4
4
6
6
7
7
11
11
12
12
13
13
13
13
18
18
19
19
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.20.69.000 | Гидроцилиндр | |
| 1 | 13.20.69.000-11 | Гидроцилиндр | |
| 2 | 13.71.80.680-10 | Гидрозамок двухсторонний | |
| 2 | 13.71.80.670-10 | Гидрозамок двухсторонний | |
| 4 | 312-04-71.00.310 | Трубопровод | |
| 6 | 13.71.80.642 | Кольцо защитное | |
| 7 | ЭО-3323.20.83.012 | Штуцер | |
| 11 | 018-022-25-2-2 | Кольцо | |
| 12 | 020-025-30-2-2 | Кольцо | |
| 13 | 038-044-36-2-2 | Кольцо | |
| 18 | М12-8gх35.88.019 | Болт | |
| 19 | М12-8gх60.88.019 | Болт | |
| 23 | 12.65Г.019 | Шайба |
