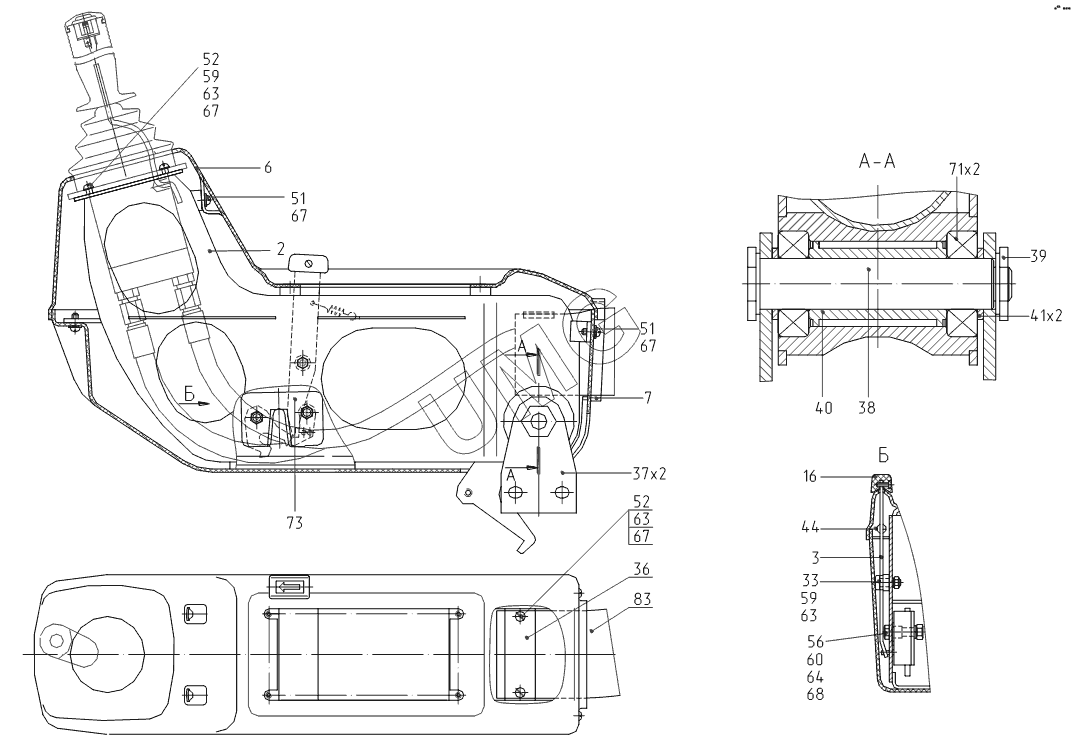

ЕК-18-90. 312-20-86.90.200-60 Пульт левый
2
3
6
7
16
33
36
37
38
39
40
41
44
51
51
52
52
56
59
59
60
63
63
63
64
67
67
67
67
68
71
73
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 312-20-86.90.210-10 | Каркас пульта левого | |
| 3 | 312-20-86.90.220 | Рычаг | |
| 6 | 312-20-86.90.201 | Облицовка | |
| 7 | 312-20-86.90.202 | Облицовка | |
| 16 | 312-20-86.90.204 | Ручка | |
| 28 | 005-04-02.05.113-10 | Табличка | |
| 29 | 005-04-02.05.113-11 | Табличка | |
| 30 | 005-04-02.05.113-12 | Табличка | |
| 33 | 312-20-02.30.006 | Винт | |
| 36 | 314-02-86.50.104 | Планка | |
| 37 | 314-02-86.50.105 | Кронштейн | |
| 38 | 314-02-86.50.106 | Вал | |
| 39 | 314-02-86.50.107 | Гайка | |
| 40 | 314-02-86.50.108 | Втулка | |
| 41 | 314-02-86.50.109 | Шайба | |
| 44 | 13.01.10.002 | Пружина | |
| 51 | ВМ6-8gх12.48.019 | Винт | |
| 52 | ВМ6-8gх22.48.019 | Винт | |
| 56 | ВМ8-8gх40.58.019 | Болт | |
| 59 | М6-7Н.5.019 | Гайка | |
| 60 | М8-7Н.5.019 | Гайка | |
| 63 | 6.65Г.019 | Шайба | |
| 64 | 8.65Г.019 | Шайба | |
| 67 | С6.01.019 | Шайба | |
| 68 | С8.01.019 | Шайба | |
| 71 | 80205 | Подшипник | |
| 73 | 2108-6105014 | Замок наружный | |
| 83 | Р3-Ц-А-75 | Металлорукав (L=600мм) |
