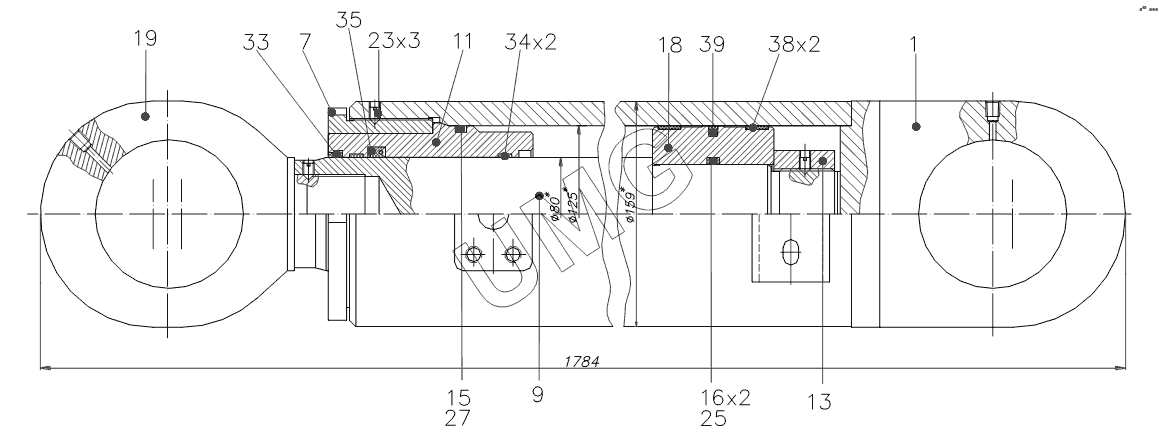

ЕК-18-90. 125-80-11.09.000 Гидроцилиндр ковша
1
7
9
11
13
15
16
18
19
23
25
27
33
34
35
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Loctite262 | Loctite262 | Герметик | |
| 1 | 125-80-11.09.100 | Цилиндр | |
| 7 | ЭО-3323А.71.82.002-11 | Гайка наружная | |
| 9 | 318-00-21.91.005-10 | Шток | |
| 11 | ЭО-3323А.71.82.004-13 | Букса | |
| 13 | ЭО-3323А.71.82.020 | Гайка | |
| 15 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 16 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 18 | ЭО-3323А.71.82.006-12 | Поршень | |
| 19 | ЭО-3323А.71.82.001-11 | Проушина | |
| 23 | М8-6gx12.14Н.016 | Винт | |
| 25 | 070-080-58-2-3 | Кольцо | |
| 27 | 115-125-58-2-3 | Кольцо | |
| 33 | 38/6618700 | Грязесъемник | |
| 34 | Т50680х85х9.7 | Направляющая штока | |
| 35 | 621/4317710 | Манжета | |
| 38 | Е20-120-125 | Кольцо | |
| 39 | Е15М-125-5 | Уплотнение |
