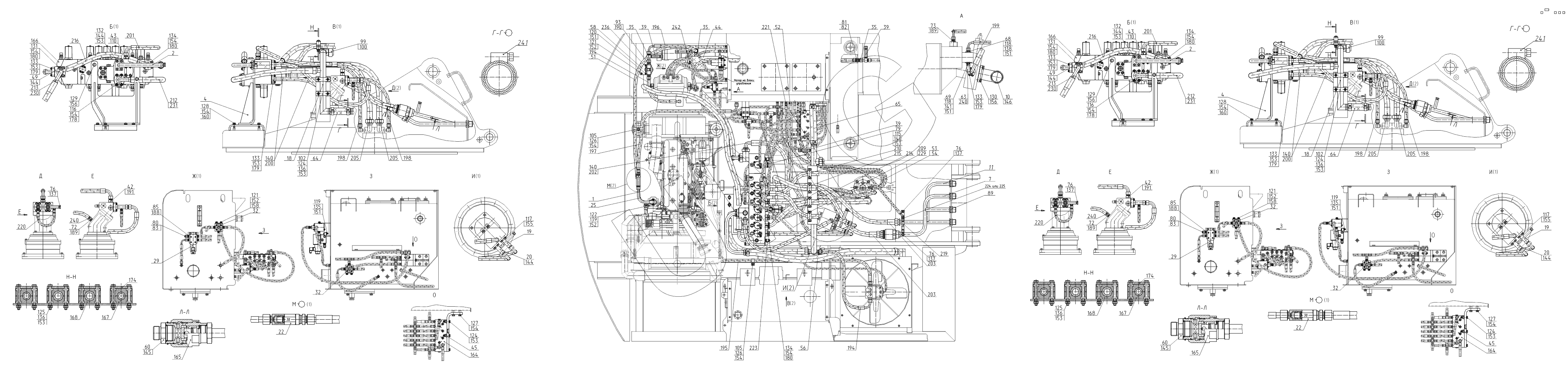

ЕК-18-90. 314-90-80.01.000-10 Трубопроводы на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
4
4
7
10
11
18
18
19
19
20
20
22
22
25
29
29
32
32
32
32
35
35
35
39
39
39
42
42
43
43
44
45
45
49
49
51
52
53
54
56
58
60
60
63
64
64
65
68
69
72
72
73
76
76
76
76
79
80
80
81
82
83
83
85
85
89
93
99
99
100
100
102
102
105
105
110
110
115
116
116
117
117
118
118
119
119
120
121
121
121
122
124
124
124
124
125
125
126
126
127
127
128
128
129
129
130
131
131
132
132
133
133
133
133
133
134
134
134
135
135
136
136
136
136
137
137
137
137
138
139
140
140
140
140
141
144
144
144
144
144
144
145
145
146
151
151
151
151
151
152
152
152
152
153
153
153
153
153
153
153
153
153
153
153
153
153
153
154
154
154
154
154
154
154
154
154
154
154
154
154
155
155
156
156
156
158
158
160
160
164
164
165
165
166
166
167
167
168
168
174
174
178
178
179
179
179
179
179
180
180
180
180
180
188
188
189
189
189
190
191
191
194
194
195
196
197
198
198
198
198
199
200
200
201
201
202
203
203
205
205
205
205
209
212
212
213
213
214
215
216
216
219
220
220
221
223
224
225
229
230
230
231
231
236
240
240
240
241
241
242
Позиция на иллюстрации Заводской номер детали Название детали
1 314-90-80.01.010 Трубопровод
2 314-90-80.01.020 Трубопровод
4 314-30-80.01.040 Кронштейн
7 318-90-80.01.070 Трубопровод
10 314-90-80.01.100 Патрубок
11 314-90-80.01.110 Трубопровод
18 317-60-80.01.180 Трубопровод
19 318-90-80.01.190 Трубопровод
20 318-90-80.01.200 Трубопровод
22 318-30-80.01.100-10 Клапан подпорный
25 422-00-80.01.210 Трубопровод
29 402.90.00.030 Гидрораспределитель
32 18.15.01.010-10 Гидрораспределитель
35 318-24-80.01.010 Переходник
39 ЭО-3322А.23.02.260 Включатель манометра
42 314-90-80.01.001 Штуцер
43 314-90-80.01.002 Штуцер
44 314-90-80.01.003 Рукав
45 314-90-80.01.004 Кронштейн
49 318-90-80.01.009 Фланец
51 314-20-80.01.001 Рукав
52 318-45-80.03.001 Рукав
53 314-20-80.02.006 Рукав
54 314-02-03.03.001 Оплетка
56 318-45-80.01.005 Рукав
58 314-20-80.04.002 Кронштейн
60 312-04-28.81.001 Штуцер
63 222-02-80.01.006 Рукав 16х25-1,6 L=500+/-2
64 222-02-80.01.007 Рукав 40х51,5-1,6 L=450+/-2
65 314-02-80.01.009-10 Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм)
68 225-06-80.01.003 Переходник
69 225-06-80.01.004 Переходник
72 005-04-80.01.005 Штуцер
73 005-04-80.01.006 Штуцер
76 КС-3372.84.112 Игла
79 ЭО-3323.01.80.003 Фланец
80 ЭО-3323.01.90.133 Гайка
81 ЭО-3323.20.80.008 Штуцер
82 ЭО-3322Д.23.02.003 Гайка
83 ЭО-3322А.23.03.003 Заглушка
85 ЭО-3322Д.23.02.009 Штуцер
89 ЭО-3322Б.48.01.904 Гайка
93 40.45.10.901 Штуцер
99 СП-71.0.70.001 Гайка накидная
100 СП-71.0.70.002 Заглушка
102 МГ-300.222.1.004 Прижим
105 НГ-413.010.0.001-10 Хомут
110 262.52.00.007 Шайба
115 М10-6gх30.88.35Х016 Болт
116 М12-6gх30.88.35Х016 Болт
117 М14-6gх30.88.35Х016 Болт
118 М6-6gх20.58.016 Болт
119 М6-6gх30.58.016 Болт
120 М6-6gх60.58.016 Болт
121 М8-6gх20.58.016 Болт
122 М8-6gх40.58.016 Болт
124 М10-6gх35.58.016 Болт
125 М10-6gх90.88.40Х.016 Болт
126 М12-6gх25.58.016 Болт
127 М12-6gх30.58.016 Болт
128 М12-6gх45.58.016 Болт
129 М16-6gх35.58.016 Болт
130 М16-6gх40.58.016 Болт
131 М12-6gх90.88.35Х.016 Болт
132 М10-6gх25.88.019 Винт
133 М10-6gх35.88.35Х.016 Винт
134 М12-6gх40.88.35Х.016 Винт
135 М6-6Н.5.016 Гайка
136 М10-6Н.5.016 Гайка
137 012-016-25-2-3 Кольцо
138 020-024-25-2-3 Кольцо
139 020-025-30-2-3 Кольцо
140 030-035-30-2-3 Кольцо
141 024-028-25-2-3 Кольцо
144 038-044-36-2-3 Кольцо
145 046-050-25-2-3 Кольцо
146 090-095-30-2-3 Кольцо
151 6.65Г.016 Шайба
152 8.65Г.016 Шайба
153 10.65Г.016 Шайба
154 12.65Г.016 Шайба
155 14.65Г.016 Шайба
156 16.65Г.016 Шайба
158 С8.01.08кп.019 Шайба
160 С12.01.08кп.019 Шайба
164 2372-122XG1/4 Блок логики WECHSELVENTIL
165 62900А Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000
166 M8-1415-00/8M8-18R901119042 Клапан
167 РВДd.32DIN30155032РАН Корпус одиночного зажима
168 РВДd.40DIN30155040РАН Корпус одиночного зажима
170 M635RL400.08-G1/4 Манометр
171 ТУ25-7310.0045-87 Манометр
174 НакладкаDIN3015DPAL5SW2 Накладка
175 НакладкаDIN3015GD5DW3 Накладка
178 23444030(G11/2) Полуфланец
179 23442060(G3/4) Полуфланец
180 23442560(G1) Полуфланец
187 400-821 Прокладка
188 400-766-5590 Прокладка
189 400-768-5590 Прокладка
190 400-825 Прокладка
191 400-827 Прокладка
194 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
195 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
196 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
197 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
198 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
199 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
200 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
201 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
202 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
203 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
205 ТУ3148-001-20871731-94(РТМЮ2) Рукав высокого давления
209 РВДDIN(№856)6000psi4SP-20-350-1850-SF3/4/41.4/0(DKS24)/M42х2/0 РВД
212 РВДDIN(№853)3000psi2SN-25-165-1000-SF11/2/60.3/90 РВД
213 РВДDIN(№856)6000psi4SH-25-380-1000-SF1/47.7/90-180 РВД
214 РВДDIN(№856)6000psi4SH-25-380-1850-SF1/47.7/45- РВД
215 РВДDIN(№856)6000psi4SH-25-380-2200-SF1/47.7/90- РВД
216 РВДDIN(№856)6000psi4SH-25-380-2000-SF1/47.7/90- РВД
219 РВДDIN(№853)2SN-8-350-130-(DKOL24)/M16х1,5/0-(DKOL24)/M16х1,5/0 РВД
220 РВДDIN(№853)2SN-8-350-400-(DKOL24)/M16х1,5/0- РВД
221 РВДDIN(№853)2SN-8-350-1900-(DKOL24)/M16х1,5/90- РВД
222 6400-10.162-50.204-1000 Микрошланг
223 М16х2G1/4 Ниппель-манометр
224 104606.1 Адаптер
225 8048L1000 Адаптер
229 23432020(G3/4) Уплотнение O-RING
230 23432520(G1) Уплотнение
231 23434020(G11/2) Уплотнение O-RING
236 MDM101CD1CB300X Фильтр напорный
240 Хомут19-28 Хомут АВА
241 Хомут45-65 Хомут АВА
242 Хомут77-95 Хомут АВА
