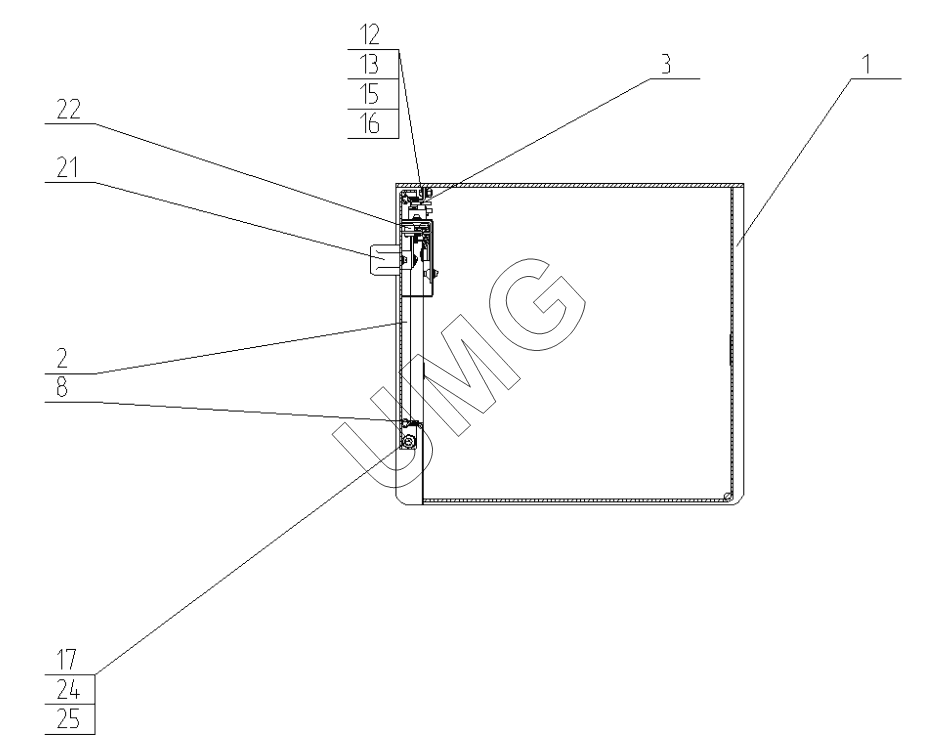

M280. Ящик инструментальный. 30-00-55.80.000
1
2
3
8
12
13
15
16
17
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30-00-55.80.100 | Ящик сварной | |
| 2 | 130-00-55.80.140 | Дверца в сборе | |
| 3 | 130-00-55.80.150 | Язычок сварной | |
| 8 | 130-00-55.80.002 | Уплотнитель | |
| 12 | 02120000019 | Винт | |
| 13 | 02120000134 | Гайка | |
| 14 | 02120000688 | Болт | |
| 15 | 02120000634 | Шайба | |
| 16 | 02120000624 | Шайба | |
| 17 | 02120000626 | Шайба | |
| 18 | 02120000637 | Шайба | |
| 20 | 02120000132 | Гайка | |
| 21 | 26950007219 | Ручка в сборе наружняя правая | |
| 22 | 26950007220 | Замок левый | |
| 24 | 26950000509 | Болт каталожный номер | |
| 25 | 26950000510 | Гайка каталожный номер |
