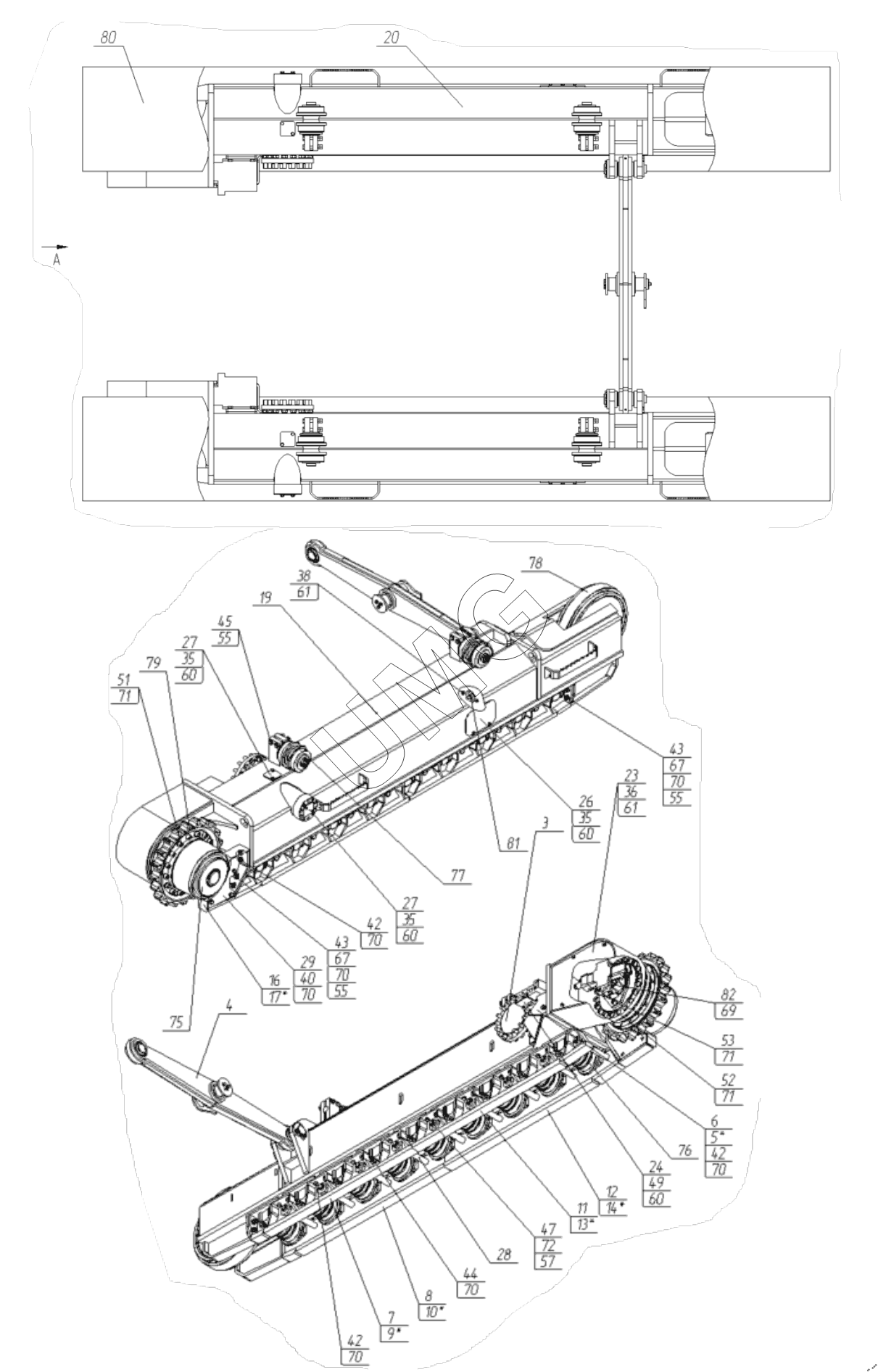

M280. Установка гусеничного оборудования. 30-01-60.00.000
3
4
5
6
7
8
9
10
11
12
13
14
16
17
19
20
23
24
27
27
28
29
35
35
35
36
38
40
42
42
42
43
43
47
49
51
52
53
55
55
55
57
60
60
60
60
61
61
67
67
69
70
70
70
70
70
70
70
71
71
71
72
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-01-60.00.002 | 30-01-60.00.002 | Крышка | |
| 30-00-60.05.002 | 30-00-60.05.002 | Крышка | |
| 02120000629 | 02120000629 | Шайба | |
| 26950021070 | 26950021070 | Болт | |
| 180-05-60.00.200 | 180-05-60.00.200 | Ступенька | |
| 02090000574 | 02090000574 | Уплотнение | |
| 02120000033 | 02120000033 | Болт | |
| 3 | 30-02-60.00.500 | Установка цапфы | |
| 4 | 30-01-60.00.700 | Механизм балансирный | |
| 5 | 30-01-60.00.050 | Кожух защитный | |
| 6 | 30-01-60.00.050-10 | Кожух защитный | |
| 7 | 30-01-60.05.100 | Опора | |
| 8 | 30-01-60.05.100-10 | Опора | |
| 9 | 30-01-60.05.100-20 | Опора | |
| 10 | 30-01-60.05.100-30 | Опора | |
| 11 | 30-01-60.05.120 | Опора | |
| 12 | 30-01-60.05.120-10 | Опора | |
| 13 | 30-01-60.05.120-20 | Опора | |
| 14 | 30-01-60.05.120-30 | Опора | |
| 16 | 30-00-60.11.040 | Защита звездочки | |
| 17 | 30-00-60.11.040-10 | Защита звездочки | |
| 19 | 30-02-61.11.000 | Балка правая | |
| 20 | 30-02-61.12.000 | Балка левая | |
| 23 | 30-01-60.00.001 | Крышка привода | |
| 24 | 180-00-60.00.003 | Крышка натяжника | |
| 27 | 30-00-60.00.022 | Крышка масленки | |
| 28 | 30-00-60.05.001 | Труба | |
| 29 | 30-00-60.05.002 | Крышка | |
| 35 | 02120000008 | Болт | |
| 36 | 02120000024 | Болт | |
| 38 | 02120000020 | Болт | |
| 40 | 02120000032 | Болт | |
| 42 | 02120000037 | Болт | |
| 43 | 02120000039 | Болт | |
| 47 | 26950000438 | Болт | |
| 49 | 02120000075 | Винт | |
| 51 | 26950018703 | Винт | |
| 52 | 26950013376 | Винт | |
| 53 | 26950018537 | Винт | |
| 55 | 02120000135 | Гайка | |
| 57 | 26950002579 | Гайка | |
| 60 | 02120000626 | Шайба | |
| 61 | 02120000627 | Шайба | |
| 67 | 02120000621 | Шайба | |
| 69 | 26950018701 | Кольцо | |
| 70 | 26950016765 | Шайба клиновая | |
| 71 | 26950017639 | Шайба клиновая | |
| 72 | 26950016879 | Шайба клиновая | |
| 75 | 26950014794 | Редуктор хода PMP | |
| 76 | 02100000275 | Каток опорный | |
| 77 | 02100000276 | Каток поддерживающий | |
| 78 | 26950010957 | Колесо направляющее в сборе с механизмом натяжения | |
| 79 | 02100000264 | Звездочка | |
| 80 | 26950016318 | Гусеница в сборе с башмаками | |
| 81 | 26950008836 | Клапан | |
| 82 | 26950014797 | Гидромотор |
