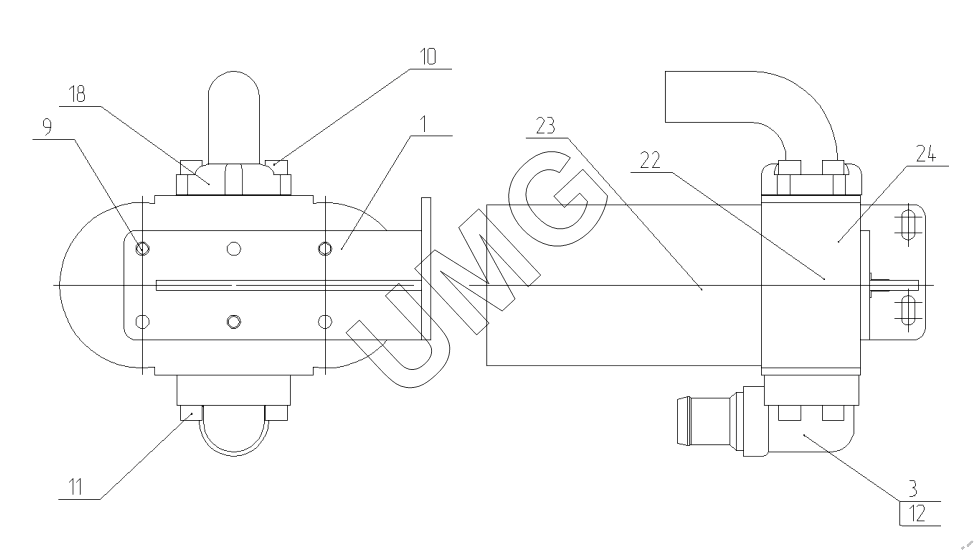

M280. Фильтр сливной в сборе. 30-00-42.00.400
1
9
10
11
12
18
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30-00-42.00.310-10 | Кронштейн фильтра | |
| 2 | 30-00-42.00.330 | Фланец | |
| 9 | 26950015683 | Болт | |
| 10 | 26950010498 | Винт | |
| 11 | 26950010476 | Винт | |
| 12 | 02120000306 | Кольцо | |
| 18 | 26950006810 | Полуфланец | |
| 22 | 26950032209 | Крышка фильтра | |
| 23 | 26950009720 | Фильтроэлемент | |
| 24 | 26950009719 | Манометр |
