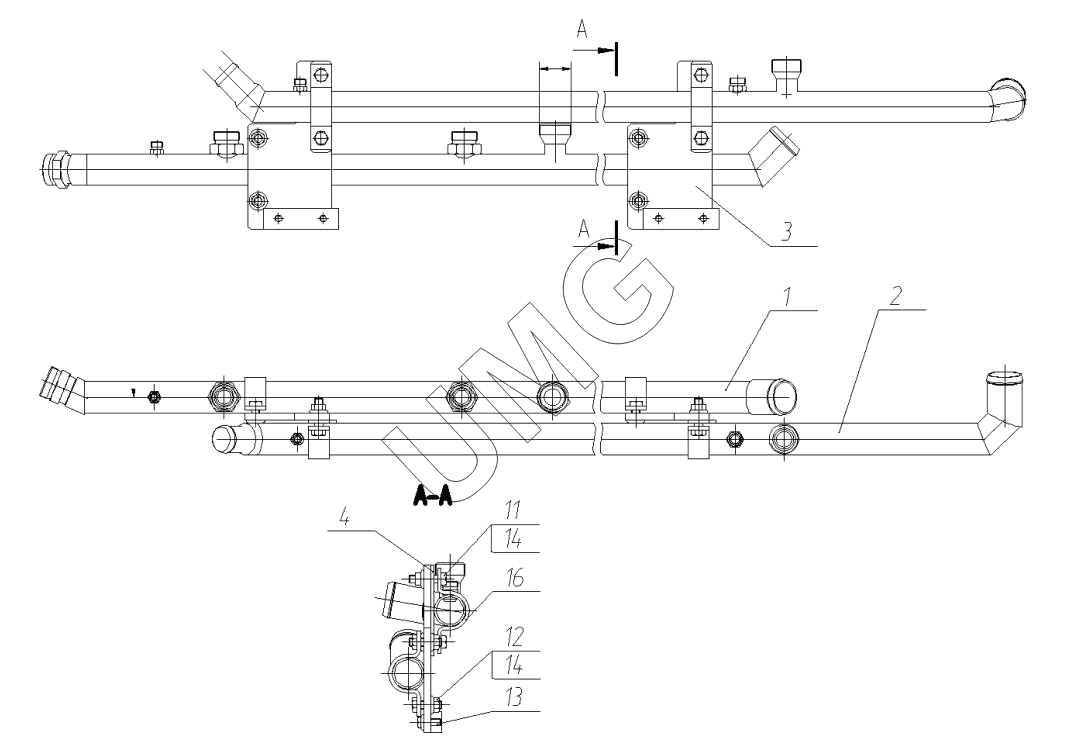

M280. Трубопроводы слива. 28-00-41.00.100
1
2
3
4
11
12
13
14
14
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 28-00-41.00.110 | Труба сливная из калорифера | |
| 2 | 28-00-41.00.120 | Труба сливная из калорифера | |
| 3 | 30-00-41.00.001 | Планка крепежная | |
| 4 | 30-00-41.00.007 | Планка | |
| 11 | 26950002627 | Болт | |
| 12 | 26950023661 | Болт | |
| 13 | 26950015683 | Болт | |
| 14 | 26950012918 | Гайка | |
| 16 | 26950000904 | Седельный зажим стальной |
