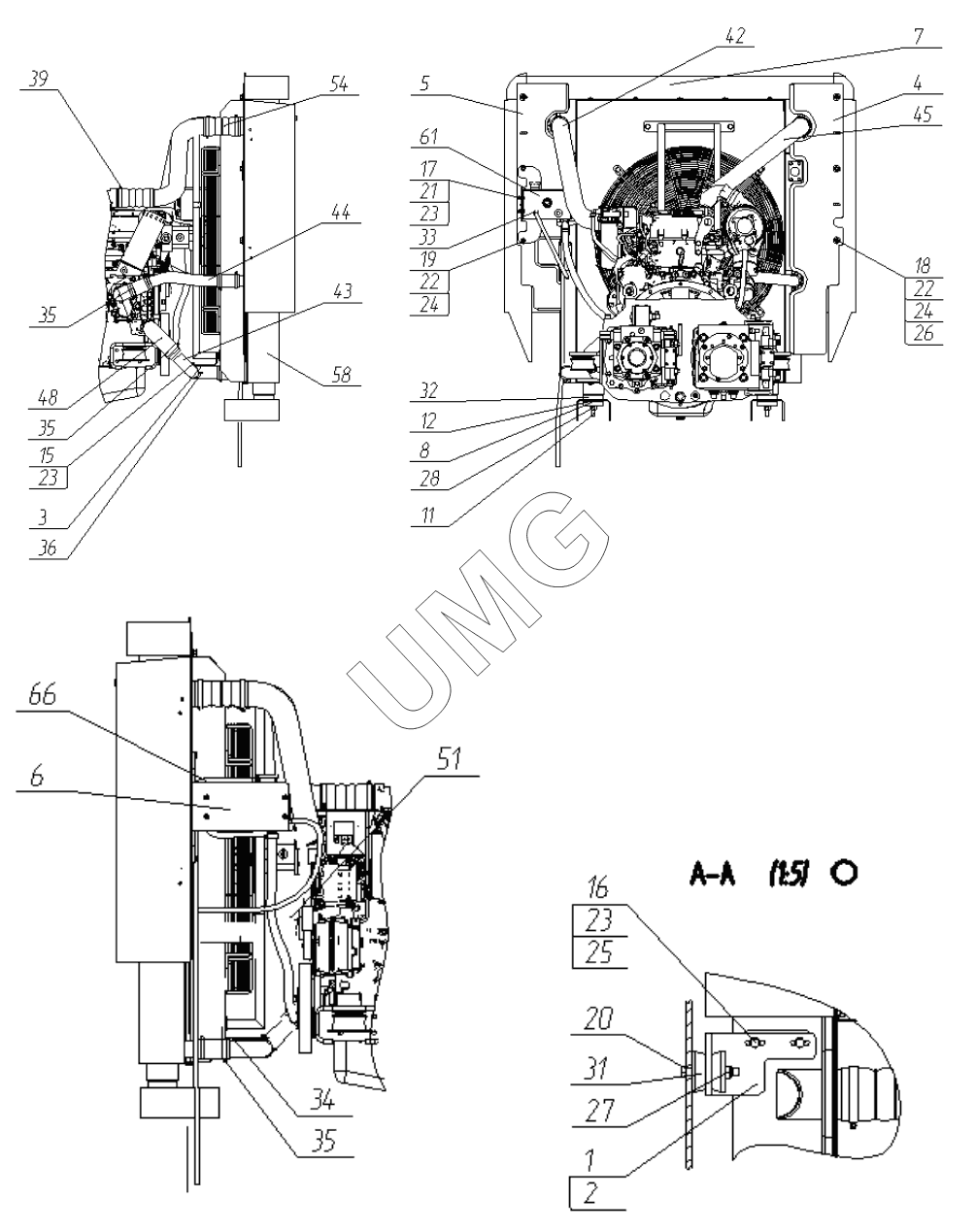

M280. Установка блока радиаторов. 28-00-28.03.000
1
2
3
4
5
6
7
8
11
12
15
16
17
18
19
20
21
22
22
23
23
23
24
24
25
26
27
28
31
32
33
34
36
36
39
42
43
44
45
48
51
54
58
61
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 28-00-28.03.001 | Кронштейн радиатора верхний левый | |
| 2 | 28-00-28.03.001-01 | Кронштейн радиатора верхний правый | |
| 3 | 28-00-28.03.002 | Уголок крепления трубы | |
| 4 | 28-00-28.03.003 | Перегородка радиатора левая | |
| 5 | 28-00-28.03.004 | Перегородка радиатора правая | |
| 6 | 28-00-28.03.005 | Кронштейн расширительного бачка | |
| 7 | 28-00-28.03.006 | Уплотнение | |
| 8 | 28-00-28.03.007 | Шайба | |
| 11 | 330-00-28.03.002-01 | Шпилька | |
| 12 | 330-00-28.03.003 | Втулка дистанционная | |
| 15 | 26950001440 | Болт | |
| 16 | 02120000060 | Болт | |
| 17 | 26950011970 | Болт | |
| 18 | 26950026125 | Болт | |
| 19 | 26950007655 | Болт | |
| 20 | 02120000071 | Болт | |
| 21 | 02120000136 | Гайка | |
| 22 | 02120000127 | Гайка | |
| 23 | 02120000635 | Шайба | |
| 24 | 02120000626 | Шайба | |
| 25 | 02120000639 | Шайба | |
| 26 | 02120000636 | Шайба | |
| 27 | 26950027556 | Гайка | |
| 28 | 26950010554 | Гайка | |
| 31 | 26950022629 | Амортизатор | |
| 32 | 26950022628 | Амортизатор | |
| 33 | 26950011263 | Хомут | |
| 34 | 02100000603 | Хомут | |
| 36 | 26950031110 | Хомут для крепления труб | |
| 37 | 02110000604 | Хомут пластиковый | |
| 38 | 02110000605 | Хомут пластиковый | |
| 38 | 02100000597 | Хомут | |
| 39 | 02100000804 | Хомут | |
| 42 | 000.4859.1262.000 | Патрубок | |
| 43 | 000.4859.1263.000 | Патрубок | |
| 44 | 000.4859.1264.000 | Патрубок | |
| 45 | 000.4859.1265.000 | Патрубок | |
| 48 | 26950030902 | Рукав | |
| 51 | 26950027705 | Шланг жидкостный | |
| 54 | 26950032363 | Рукав | |
| 55 | 26950030488 | Рукав | |
| 58 | 26950031105 | Блок радиаторов | |
| 61 | 26950032350 | Расширительный бачок | |
| 64 | 26950024811 | Рукав | |
| 65 | 26950030491 | Рукав | |
| 66 | 26950026586 | Рукав | |
| 67 | 02110000410 | Уплотнитель резиновый |
