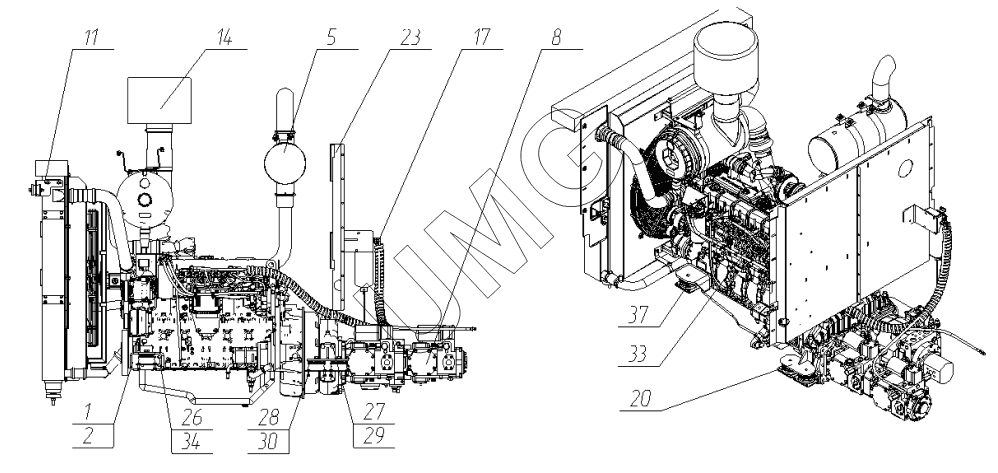

M280. Установка силовая. 28-00-28.00.000
1
2
5
8
11
14
17
20
23
26
27
28
29
30
33
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02120000034 | 02120000034 | Болт | |
| 02120000621 | 02120000621 | Шайба | |
| 1 | 202.12.10.00.030 | Опора передняя | |
| 2 | 202.12.10.00.030-01 | Опора передняя | |
| 5 | 28-00-28.01.000 | Установка глушителя | |
| 8 | 28-10-28.02.000 | Установка насосов | |
| 11 | 28-00-28.03.000 | Установка блока радиаторов | |
| 14 | 28-00-28.04.000 | Установка воздушного фильтра | |
| 17 | 28-00-28.05.000 | Установка топливопроводов | |
| 20 | 28-00-28.10.100 | Кронштейн редуктора | |
| 23 | 30-00-28.09.000 | Установка перегородок | |
| 26 | 26950018621 | Болт | |
| 27 | 02120000629 | Шайба | |
| 28 | 26950015699 | Болт | |
| 29 | 26950019483 | Болт | |
| 30 | 02120000141 | Гайка | |
| 33 | 26950031080 | Дизельный двигатель | |
| 34 | 26950016880 | Шайба клиновая | |
| 37 | 26950031095 | Опора коническая |
