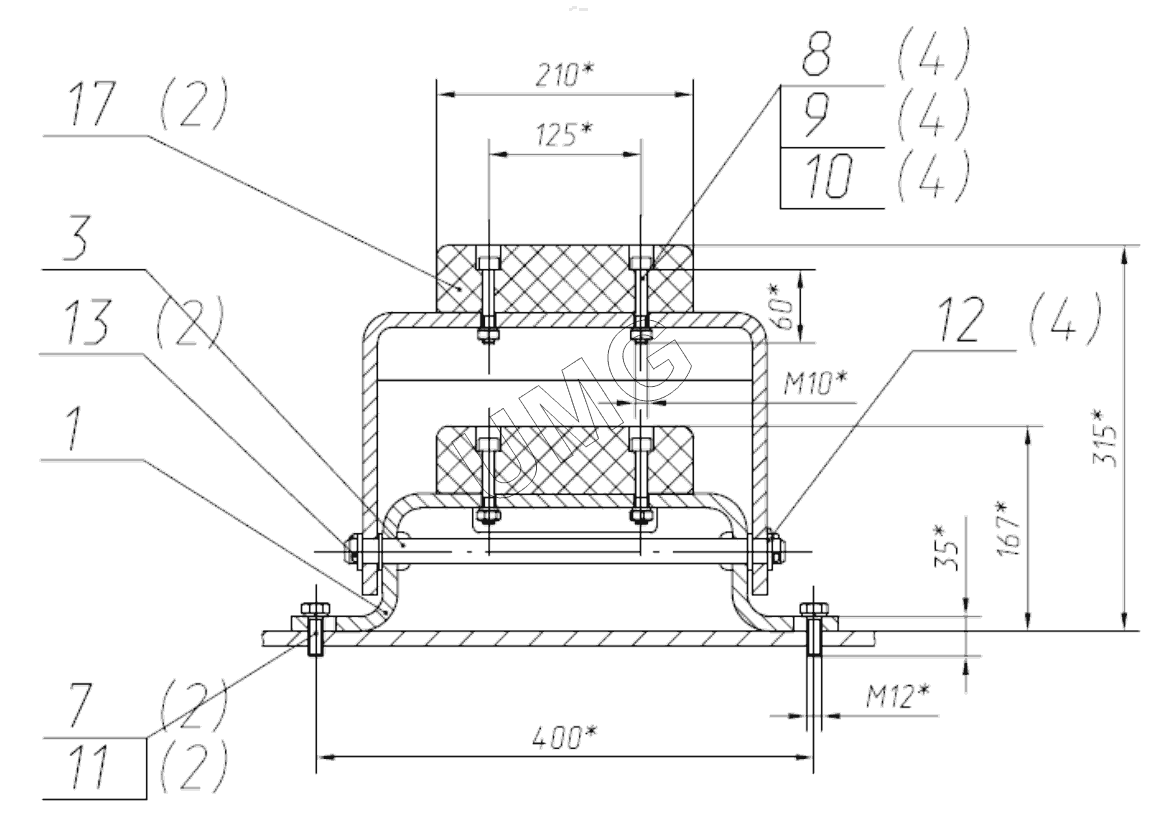

TLH 4007-11. Установка буфера рабочего оборудования
1
3
7
8
9
10
11
12
13
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26950032673 | Металлоконструкция опоры | |
| 2 | 26950032674 | Металлоконструкция скобы | |
| 3 | 26950032436 | Ось | |
| 4 | 26950032435 | Ось | |
| 7 | 26950002627 | Болт | |
| 8 | 26950015570 | Винт | |
| 9 | 02120000127 | Гайка | |
| 10 | 02120000626 | Шайба | |
| 11 | 02120000627 | Шайба | |
| 12 | 02120000622 | Шайба | |
| 13 | 02120000654 | Шплинт | |
| 14 | 26950024099 | Шплинт | |
| 17 | 26950030427 | Отбойник | |
| 18 | 26950024540 | Резиновый буфер |
