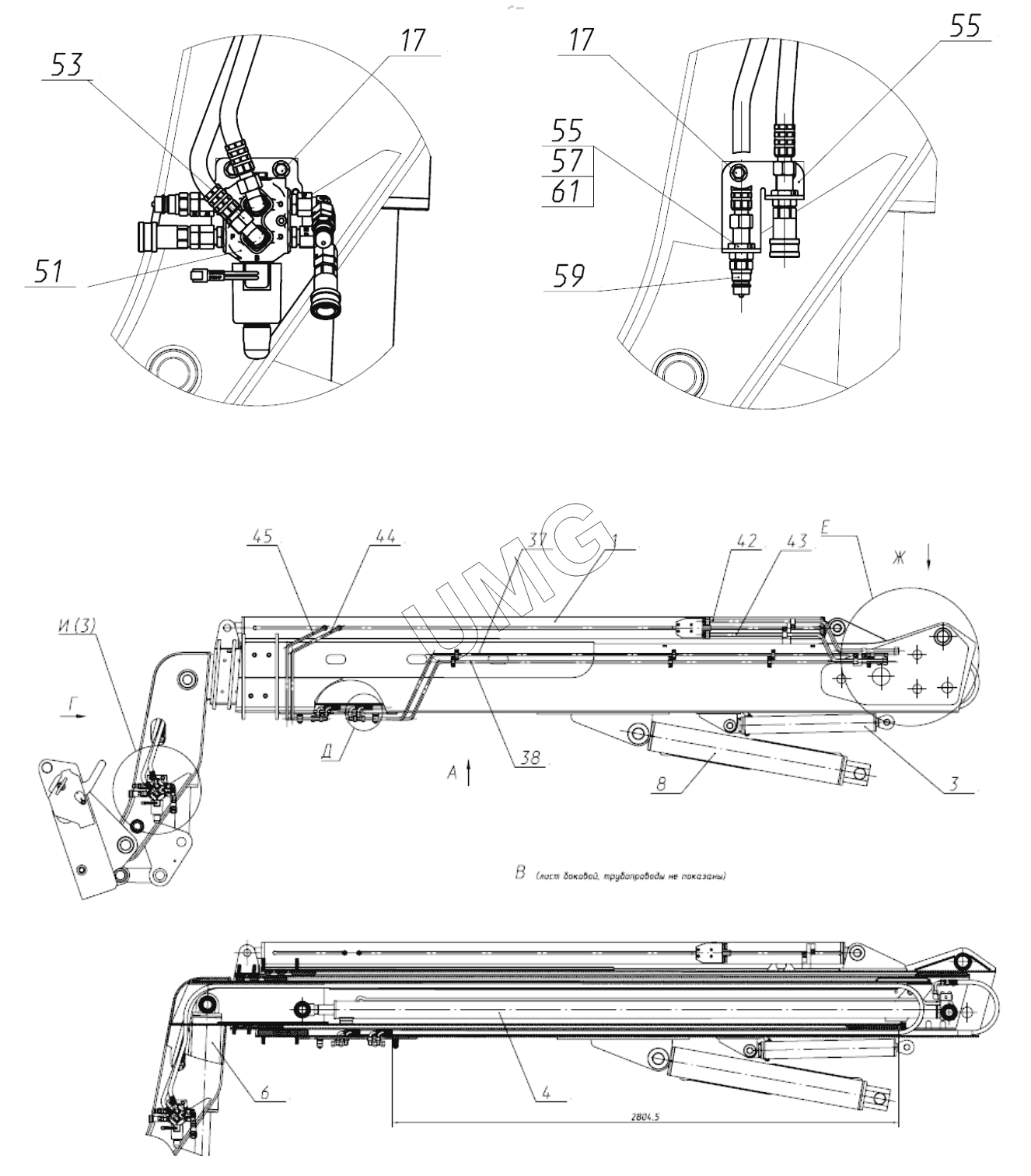

TLH 4007-11. 3510-00-81.00.000-01 Гидрооборудование трех секционной стрелы без дивертора (с БРС)
02110000604
1
3
4
6
8
17
17
37
38
42
43
44
45
55
55
57
59
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02110000604 | 02110000604 | Хомут пластиковый | |
| 3510-00-81.00.000-01 | 3510-00-81.00.000-01 | Гидрооборудование трех секционной стрелы без дивертора | |
| 1 | 26950031982 | Гидроцилиндр телескопический наружный в сборе | |
| 3 | 26950031983 | Гидроцилиндр компенсационный в сборе | |
| 4 | 26950031984 | Гидроцилиндр телескопический внутренний в сборе | |
| 6 | 26950029594 | Гидроцилиндр наклона в сборе | |
| 8 | 26950029597 | Гидроцилиндр стрелоподъемнный в сборе | |
| 11 | 26950030544 | Планка регулировочная | |
| 12 | 26950030545 | Планка регулировочная | |
| 13 | 26950031996 | Планка регулировочная | |
| 15 | 26950015723 | Болт | |
| 16 | 26950030604 | Болт | |
| 17 | 26950023164 | Болт | |
| 18 | 26950018565 | Болт | |
| 21 | 26950005813 | Двойной зажим в сборе | |
| 22 | 26950033425 | Седельный зажим стальной | |
| 23 | 26950031998 | Седельный зажим стальной | |
| 24 | 26950032193 | Зажим в сборе | |
| 29 | 26950030330 | Адаптер | |
| 30 | 26950002315 | Адаптер | |
| 31 | 26950003013 | Адаптер | |
| 33 | 02080000610 | РВД | |
| 35 | 26950033833 | Трубопровод | |
| 36 | 26950033834 | Трубопровод | |
| 37 | 26950033835 | Трубопровод | |
| 38 | 26950033836 | Трубопровод | |
| 39 | 26950033837 | Трубопровод | |
| 41 | 26950033838 | Трубопровод | |
| 42 | 26950033776 | Трубопровод | |
| 43 | 26950033777 | Трубопровод | |
| 44 | 26950033923 | Трубопровод | |
| 45 | 26950033924 | Трубопровод | |
| 46 | 26950032001 | Рукав гидроцилиндра наклона | |
| 47 | 26950032002 | Рукав дивертора | |
| 48 | 26950032003 | Рукав выдвижения стрелы | |
| 55 | 26950034087 | Кронштейн | |
| 57 | 26950024437 | Штуцер | |
| 58 | 02100000790 | Адаптер | |
| 59 | 26950008373 | Соединение быстроразъёмное | |
| 61 | 26950025330 | Уплотнение |
