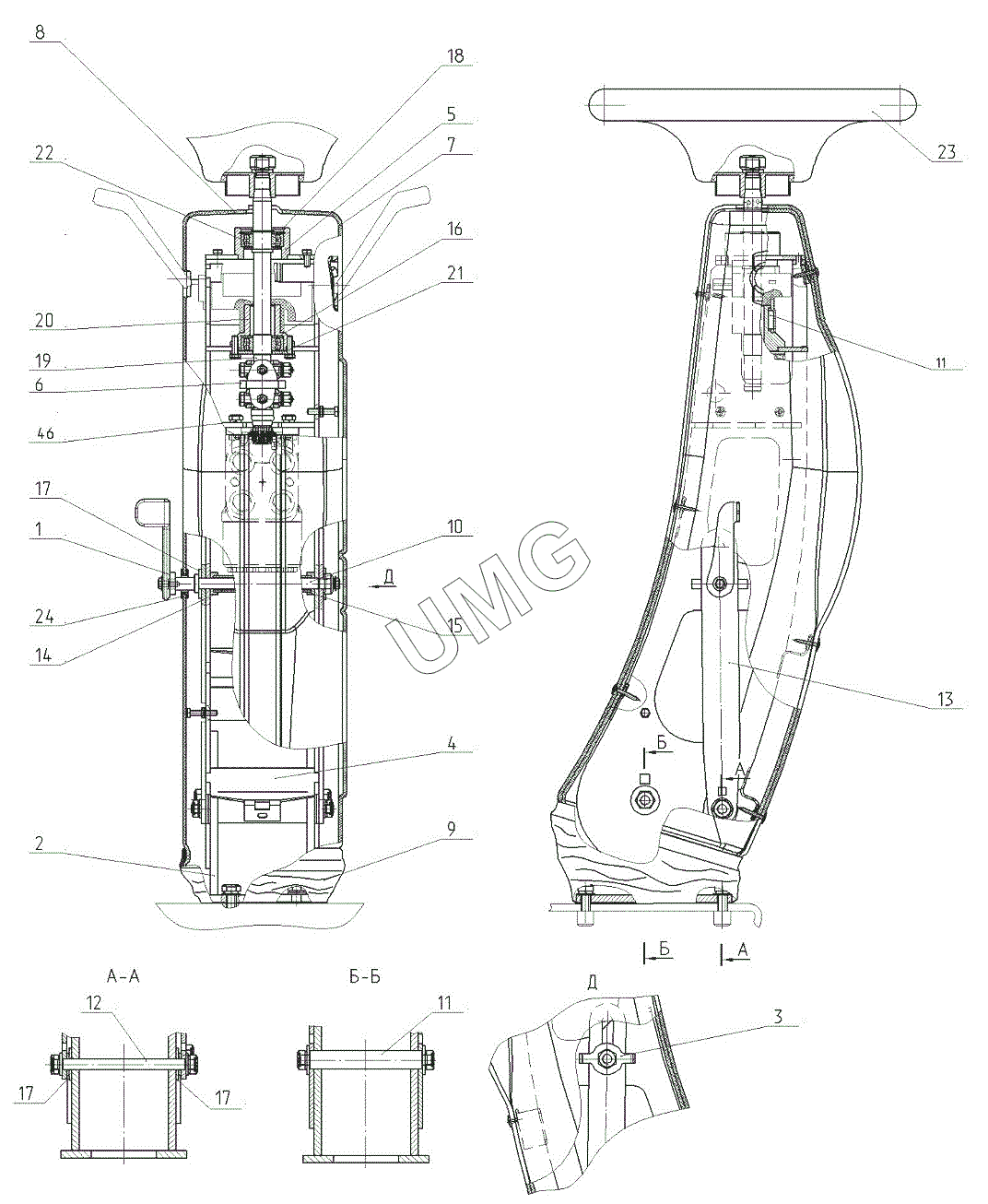

E350WH. Установка рулевой колонки
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-01-25.00.410-30 | Турникет | |
| 2 | 130-01-25.00.430-01 | Основание | |
| 3 | 130-01-25.00.445 | Шайба фиксирующая | |
| 4 | 130-01-25.00.450-10 | Каркас рулевой колонки | |
| 5 | 130-01-25.00.460-10 | Фланец верхний | |
| 6 | 130-01-25.00.470-30 | Шарнир | |
| 7 | 130-00-25.00.401 | Кожуx левый | |
| 8 | 130-00-25.00.402 | Кожуx правый | |
| 9 | 130-00-25.00.409-01 | Кожух защитный | |
| 10 | 130-01-25.00.403-20 | Вал | |
| 11 | 130-01-25.00.404-10 | Вал | |
| 12 | 130-01-25.00.405-10 | Вал | |
| 13 | 130-01-25.00.406 | Фиксатор | |
| 14 | 130-01-25.00.407 | Труба | |
| 15 | 130-01-25.00.408 | Втулка | |
| 16 | 130-01-25.00.415 | Шайба | |
| 17 | 130-01-25.00.415-10 | Шайба | |
| 18 | 130-01-25.00.415-20 | Шайба | |
| 19 | 130-01-25.00.418-10 | Вал руля | |
| 20 | 130-01-25.00.422 | Опора | |
| 21 | 130-01-25.00.429 | Шайба | |
| 22 | 02120000387 | Подшипник | |
| 23 | 26950021201 | Колесо рулевое с ленивцем | |
| 24 | 26950001230 | Кольцо | |
| 25 | 130-01-25.00.419 | Шайба | |
| 26 | 130-01-25.00.415-30 | Шайба |
