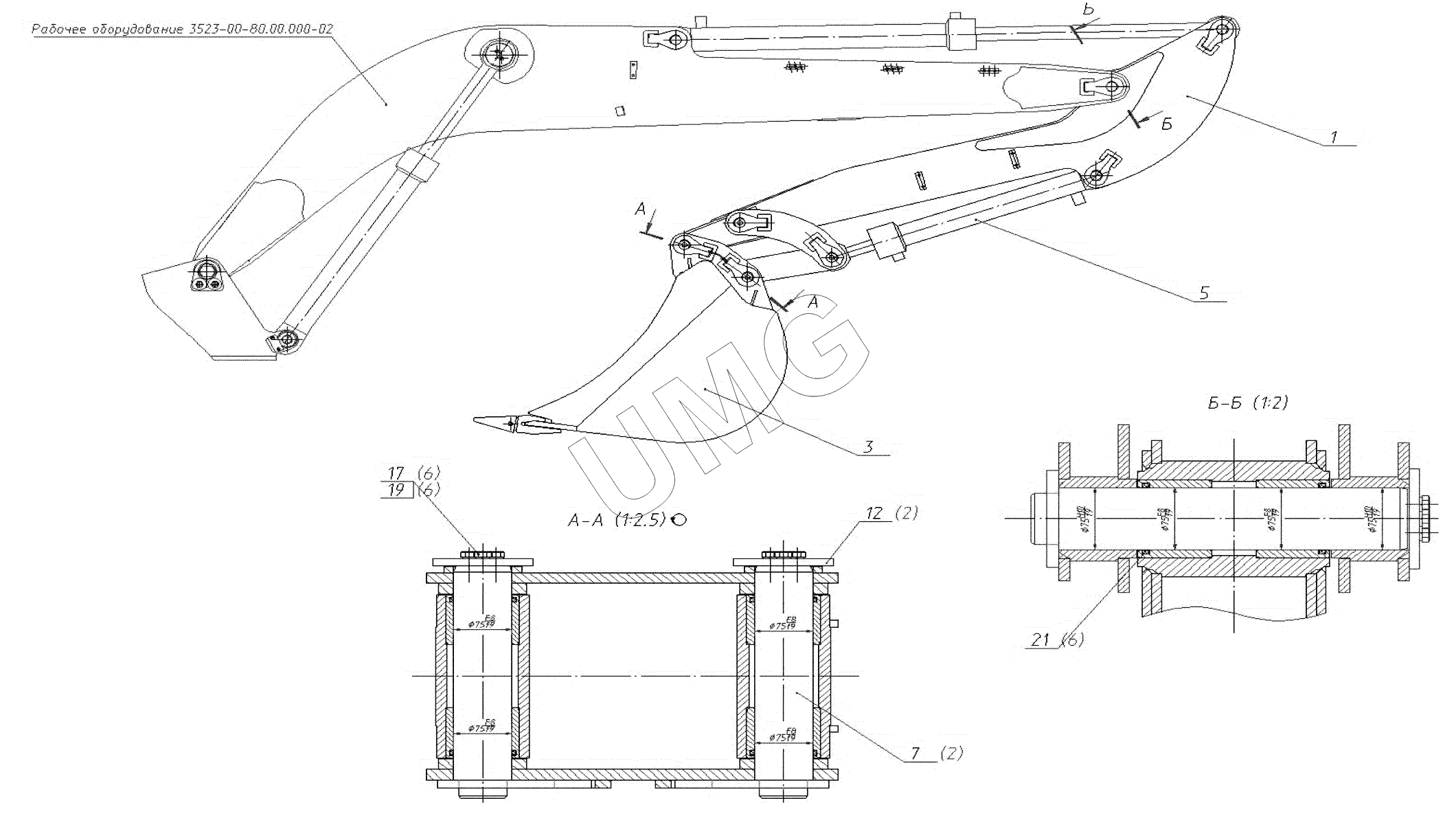

ЭОВ-3523. 3523-01-80.00.000-02 Сменные виды (Рукоять 3523-02-80.20.400 L=2380,Ковш3523-00-80.80.100 V=0,8 м.куб.)
3523-01-80.00.000-02
1
3
5
7
12
17
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-01-80.00.000-02 | 3523-01-80.00.000-02 | Сменные виды | |
| 1 | 3523-02-80.20.000 | Рукоять в сборе с ковшевым механизмом | |
| 3 | 3523-00-80.80.100- XD | Ковш обратной лопаты | |
| 5 | 3523-00-82.00.000 | Гидрооборудование сменных видов | |
| 7 | 3523-00-80.50.050-10 | Палец в сборе | |
| 12 | 3523-00-80.00.011-10 | Шайба упорная | |
| 17 | Болт М12-6gх30.88.35Х.016 | Болт | |
| 19 | Шайба 12 65Г 016 | Шайба | |
| 21 | Кольцо 075-085-58-2-3 | Кольцо |
