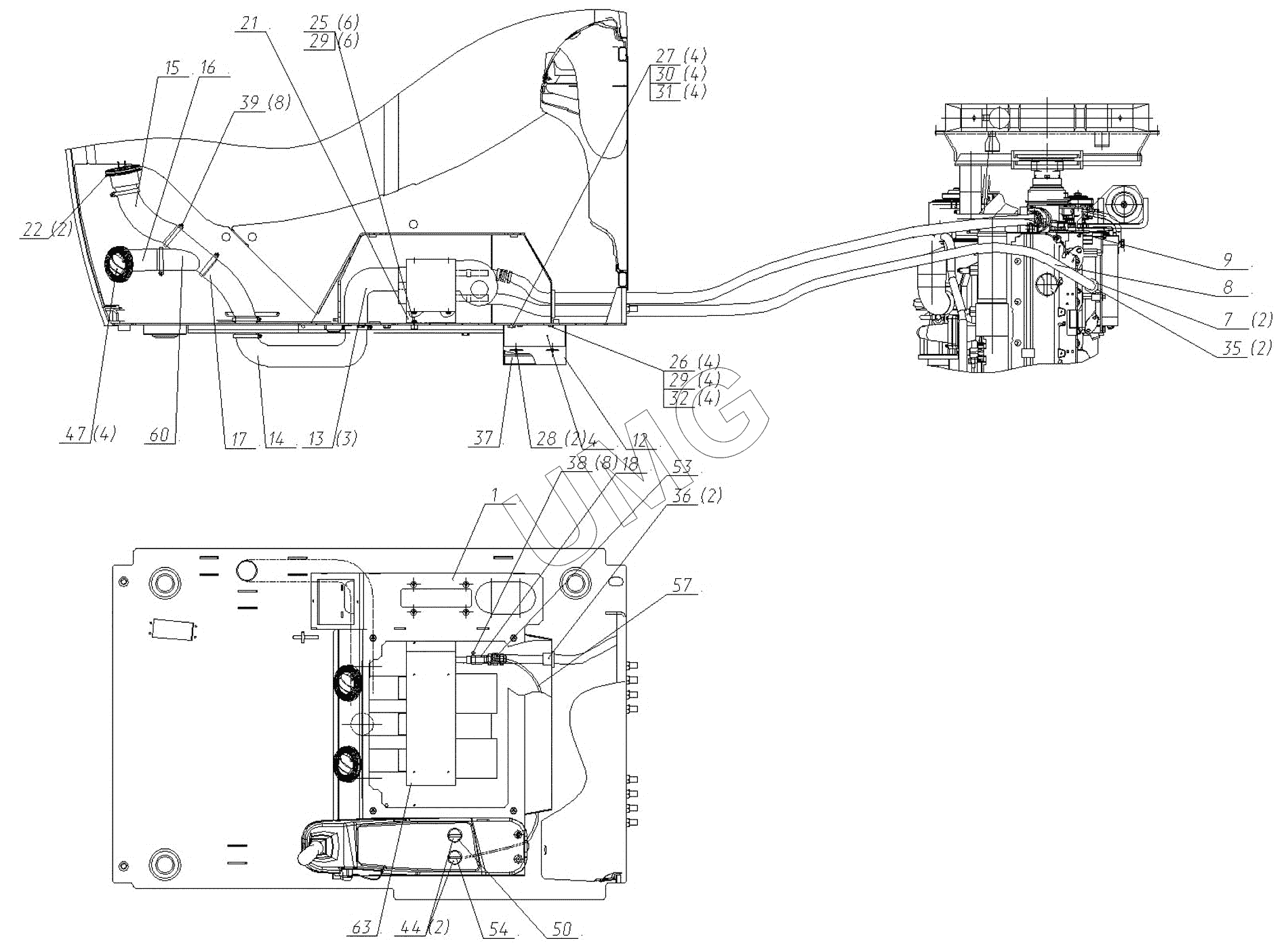

ЭОВ-3523. Установка отопителя 3523-00-25.00.500
Шайба С6.01.08кп.016
1
4
7
8
9
12
13
14
15
16
17
18
21
22
25
26
27
28
29
29
30
31
35
35
36
37
38
39
44
47
50
54
57
60
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Шайба С6.01.08кп.016 | Шайба С6.01.08кп.016 | Шайба | |
| 3523-00-25.00.500 | 3523-00-25.00.500 | Установка отопителя | |
| 1 | 3523-00-25.00.530 | Корпус отопителя | |
| 4 | 313-00-25.00.550 | Корпус воздушного фильтра | |
| 7 | 130-00-25.00.704 | Ниппель | |
| 8 | 130-00-25.00.706 | Рукав | |
| 9 | 130-00-25.00.706-20 | Рукав | |
| 12 | 313-00-25.00.501 | Крышка корпуса воздушного фильтра | |
| 13 | 313-00-25.00.506 | Гибкая гофрированная труба | |
| 14 | 313-00-25.00.507 | Гибкая гофрированная труба | |
| 15 | 313-00-25.00.512 | Гибкая гофрированная труба | |
| 16 | 313-00-25.00.513 | Гибкая гофрированная труба | |
| 17 | 313-00-25.00.514 | Гибкая гофрированная труба | |
| 18 | 313-00-25.00.515 | Рукав | |
| 21 | 3523-00-25.00.503 | Кронштейн | |
| 22 | 3523-00-25.00.504 | Кольцо | |
| 25 | Болт М6-6gх14.58.016 | Болт | |
| 26 | Болт М6-6gх20.58.016 | Болт | |
| 27 | Болт М8-6gх20.58.016 | Болт | |
| 28 | Гайка М6-7Н.5.016 | Гайка | |
| 29 | Шайба 6.65Г.016 | Шайба | |
| 30 | Шайба 8.65Г.016 | Шайба | |
| 31 | Шайба С8.01.08кп.016 | Шайба | |
| 35 | Дизельный двигатель | Дизельный двигатель | |
| 36 | Манжета переходная 40х25 | Манжета переходная | |
| 37 | (Ваз 1118 Калина, 1118-8122010-03) | Фильтр салонный | |
| 38 | Хомут | Хомут | |
| 39 | Хомут | Хомут | |
| 44 | Август 23БС | Комплект отопителя | |
| 47 | Август 23БС | Комплект отопителя | |
| 50 | Август 23БС | Комплект отопителя | |
| 54 | Август 23БС | Комплект отопителя | |
| 57 | Август 23БС | Комплект отопителя | |
| 60 | Тройник воздуховода из пластика | Тройник воздуховода из пластика | |
| 63 | Август 23БС | Комплект отопителя |
