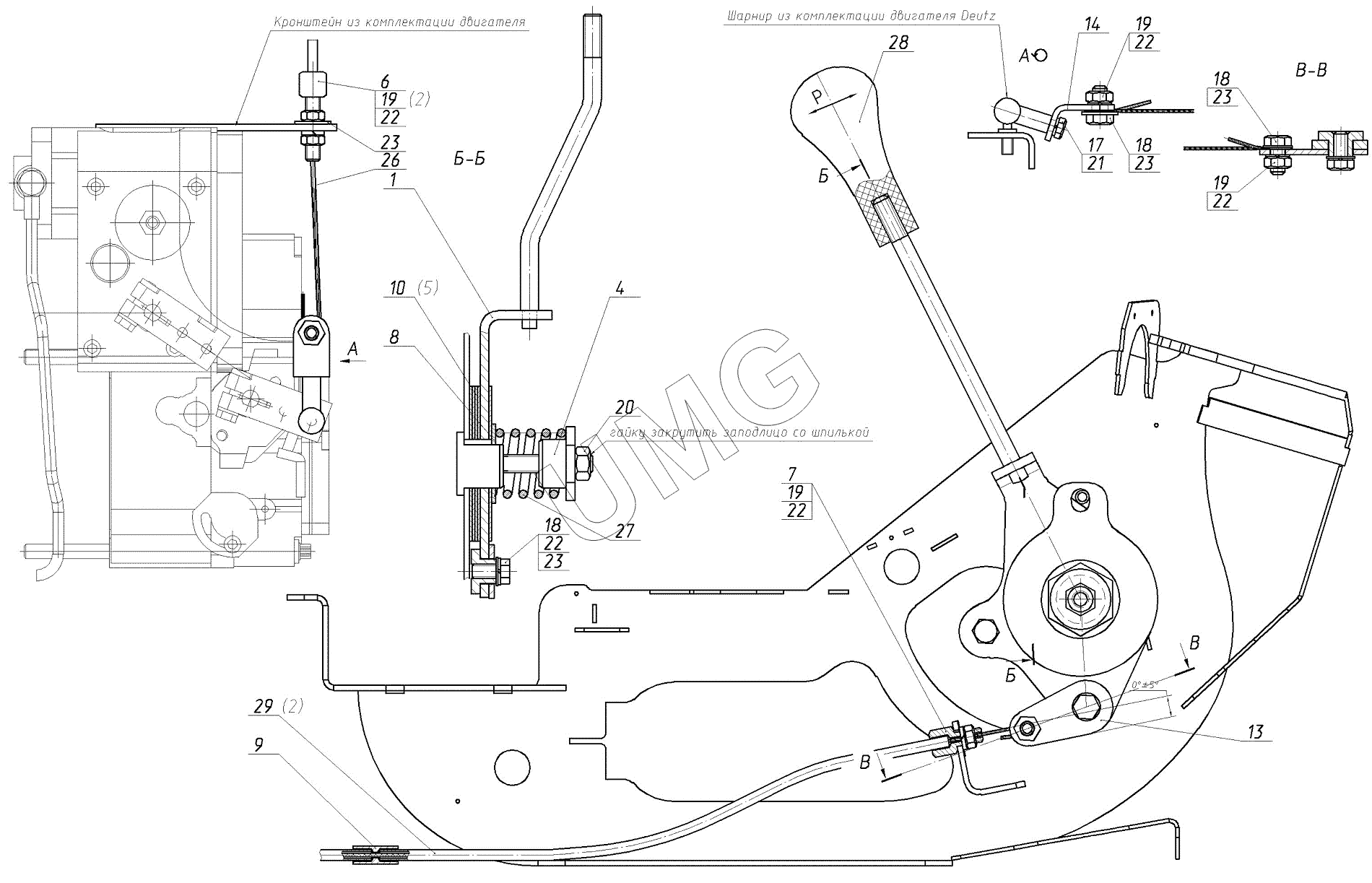

ЭОВ-3523. Установка сектора газа 130-02-25.00.580
1
4
6
7
8
9
10
13
14
17
18
18
18
19
19
19
19
20
21
22
22
22
22
22
23
23
23
23
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-02-25.00.580 | 130-02-25.00.580 | Установка сектора газа | |
| 1 | 130-02-25.00.590 | Рычаг в сборе | |
| 4 | 130-00-25.00.586-10 | Втулка | |
| 6 | 130-01-25.00.585 | Втулка | |
| 7 | 130-01-25.00.585-01 | Втулка | |
| 8 | 130-01-25.00.586-20 | Шайба | |
| 9 | 130-01-25.00.587 | Втулка | |
| 10 | 130-01-25.00.588-01 | Диск | |
| 13 | 130-02-25.00.583 | Ушко | |
| 14 | 130-02-25.00.588 | Кронштейн | |
| 17 | Болт М6-6gх14.58.016 | Болт | |
| 18 | Болт М8-6gх16.58.016 | Болт | |
| 19 | Гайка М8-7Н.5.016 | Гайка | |
| 20 | Гайка М10-7Н.5.016 | Гайка | |
| 21 | Шайба 6.65Г.016 | Шайба | |
| 22 | Шайба 8.65Г.016 | Шайба | |
| 23 | Шайба С8.01.08кп.016 | Шайба | |
| 26 | 1,6-Г-I-С-Н-1770 | Канат | |
| 27 | Пружина | Пружина | |
| 28 | Р04.04.07 | Ручка | |
| 29 | Трос управления | Трос управления |
