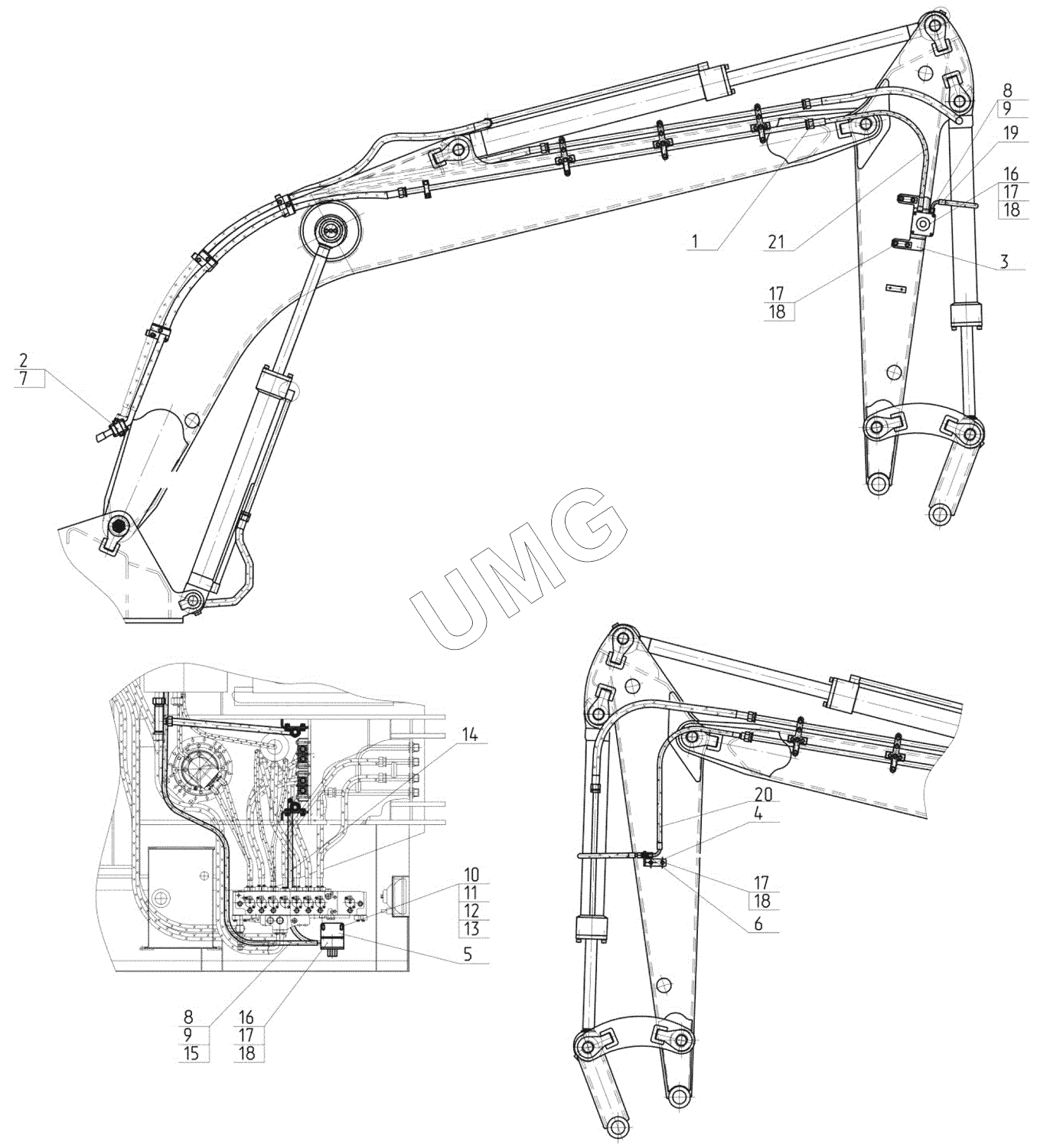

ЭОВ-3523. Установка гидроблока на рукояти и поворотной платформе 3523-04-70.50.000
3523-04-70.50.000
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
17
17
18
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-04-70.50.000 | 3523-04-70.50.000 | Установка гидроблока на рукояти и поворотной платформе | |
| 1 | 3523-00-80.95.140-10 | Переходник | |
| 2 | 130-00-51.00.901-01 | Штуцер | |
| 3 | 3523-00-70.00.301-20 | Кронштейн | |
| 4 | 3523-00-70.00.302-20 | Кронштейн | |
| 5 | 3523-04-70.30.001-10 | Кронштейн | |
| 6 | 103620 ct | Адаптер | |
| 7 | 604208.1 ct | Адаптер | |
| 8 | 603508 ct | Адаптер | |
| 9 | 104114.1 ct | Адаптер | |
| 10 | Болт М12-6gх35.58.016 | Болт | |
| 11 | Гайка М12-7Н.5.016 | Гайка | |
| 12 | Шайба 12.65Г.016 | Шайба | |
| 13 | Шайба С12.01.08кп.016 | Шайба | |
| 14 | РВД | РВД | |
| 15 | РВД | РВД | |
| 16 | БСГ-1 | Гидроблок согласования | |
| 17 | Болт М10-6gх25.88.35Х.016 | Болт | |
| 18 | Шайба 10.65Г.016 | Шайба | |
| 19 | РВД | РВД | |
| 20 | РВД | РВД | |
| 21 | РВД | РВД |
