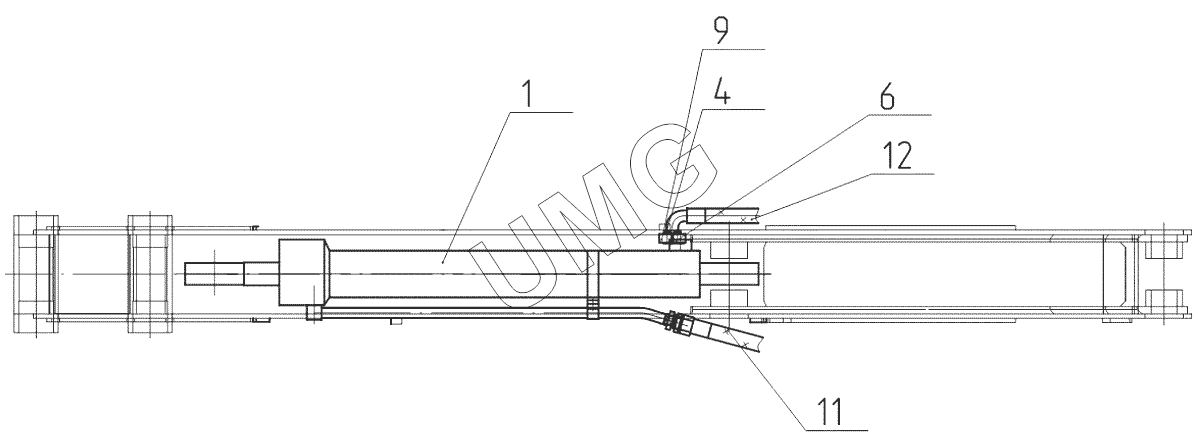

ЭОВ-3523. Гидрооборудование сменных видов 3523-00-82.00.000
1
4
9
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-82.00.000 | 3523-00-82.00.000 | Гидрооборудование сменных видов | |
| 1 | 3523-00-82.10.000 | Гидроцилиндр ковша в сборе с трубопроводами | |
| 4 | Винт М12-6gх40.88.35Х.016 | Винт | |
| 5 | Кольцо 032-038-36-2-3 | Кольцо | |
| 9 | DB-6000 - 1" - M | Полуфланец | |
| 11 | РВД | РВД | |
| 12 | РВД | РВД |
