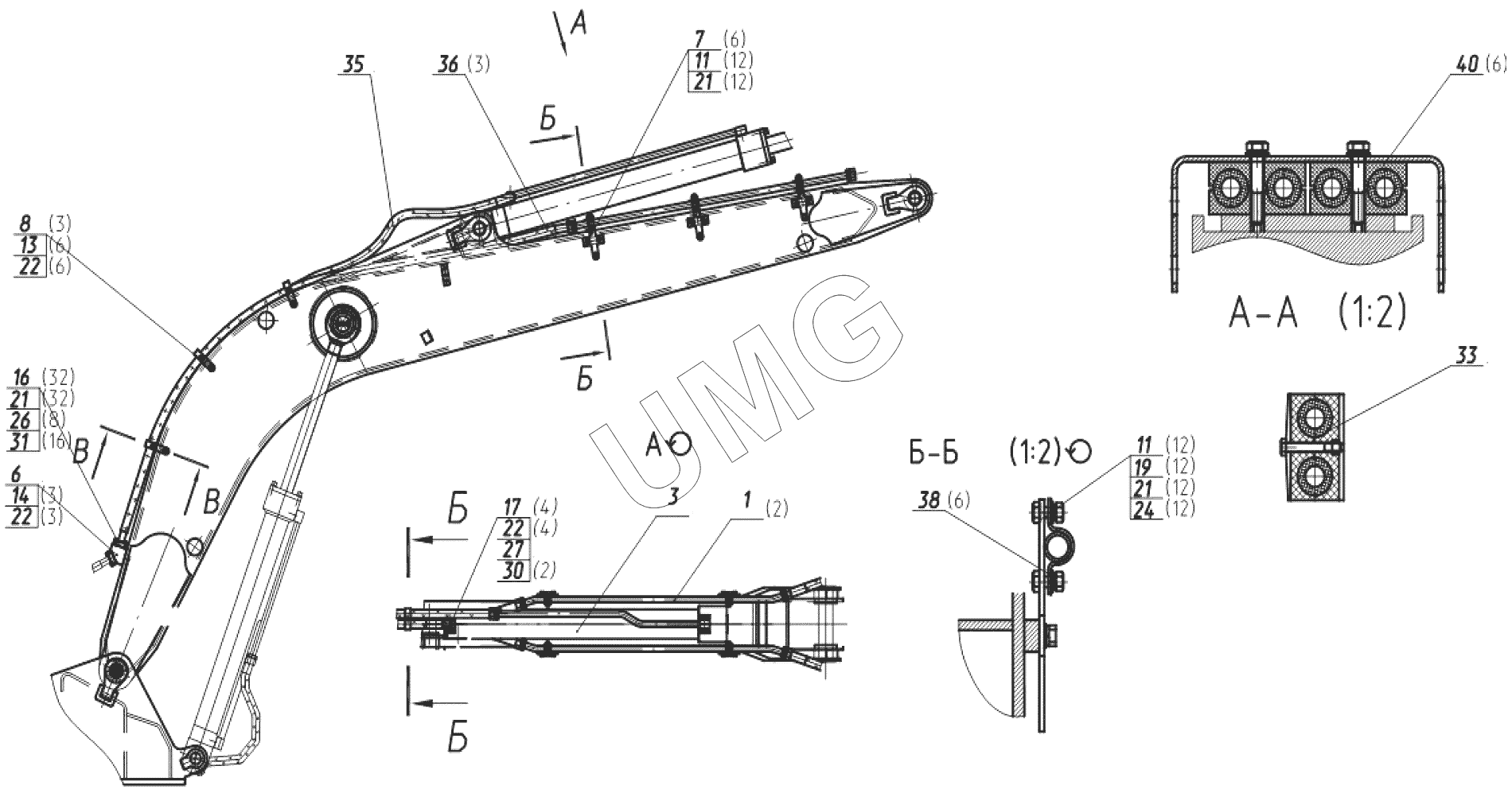

ЭОВ-3523. Трубопроводы стрелы в сборе с гидроцилиндром 3523-00-81.30.000
1
3
6
7
8
11
11
13
14
16
17
19
21
21
21
22
22
22
24
26
27
30
31
33
35
36
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-81.30.000 | 3523-00-81.30.000 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 1 | 3523-00-80.90.100 | Трубопровод | |
| 3 | 3523-00-81.30.100 | Гидроцилиндр рукояти с трубопроводами | |
| 6 | 130-00-80.90.001 | Плита | |
| 7 | 3523-00-80.90.002 | Кронштейн | |
| 8 | 3523-01-80.90.100 | Кронштейн | |
| 11 | Болт М10-6gх25.58.016 | Болт | |
| 13 | Болт М12-6gх70.58.016 | Болт | |
| 14 | Болт М12-6gх95.88.35Х.016 | Болт | |
| 16 | Винт М10-6gх35.88.35Х.016 | Винт | |
| 17 | Винт М12-6gх40.88.35Х.016 | Винт | |
| 19 | Гайка М10-7Н.5.016 | Гайка | |
| 21 | Шайба 10.65Г.016 | Шайба | |
| 22 | Шайба 12.65Г.016 | Шайба | |
| 24 | Шайба С10.01.08кп.016 | Шайба | |
| 26 | Кольцо 025-031-36-2-3 | Кольцо | |
| 27 | Кольцо 032-038-36-2-3 | Кольцо | |
| 30 | DB-6000 - 1" - M | Полуфланец | |
| 31 | DB-6000 - 3/4" - M/U | Полуфланец | |
| 33 | 533,7/ 33,7 PPH GD-AS MW10 | Двойной зажим в сборе | |
| 35 | Седельный зажим стальной | Седельный зажим стальной | |
| 36 | РВД | РВД | |
| 38 | РВД | РВД | |
| 40 | 533,7/ 33,7 PPH | Тело зажимы |
