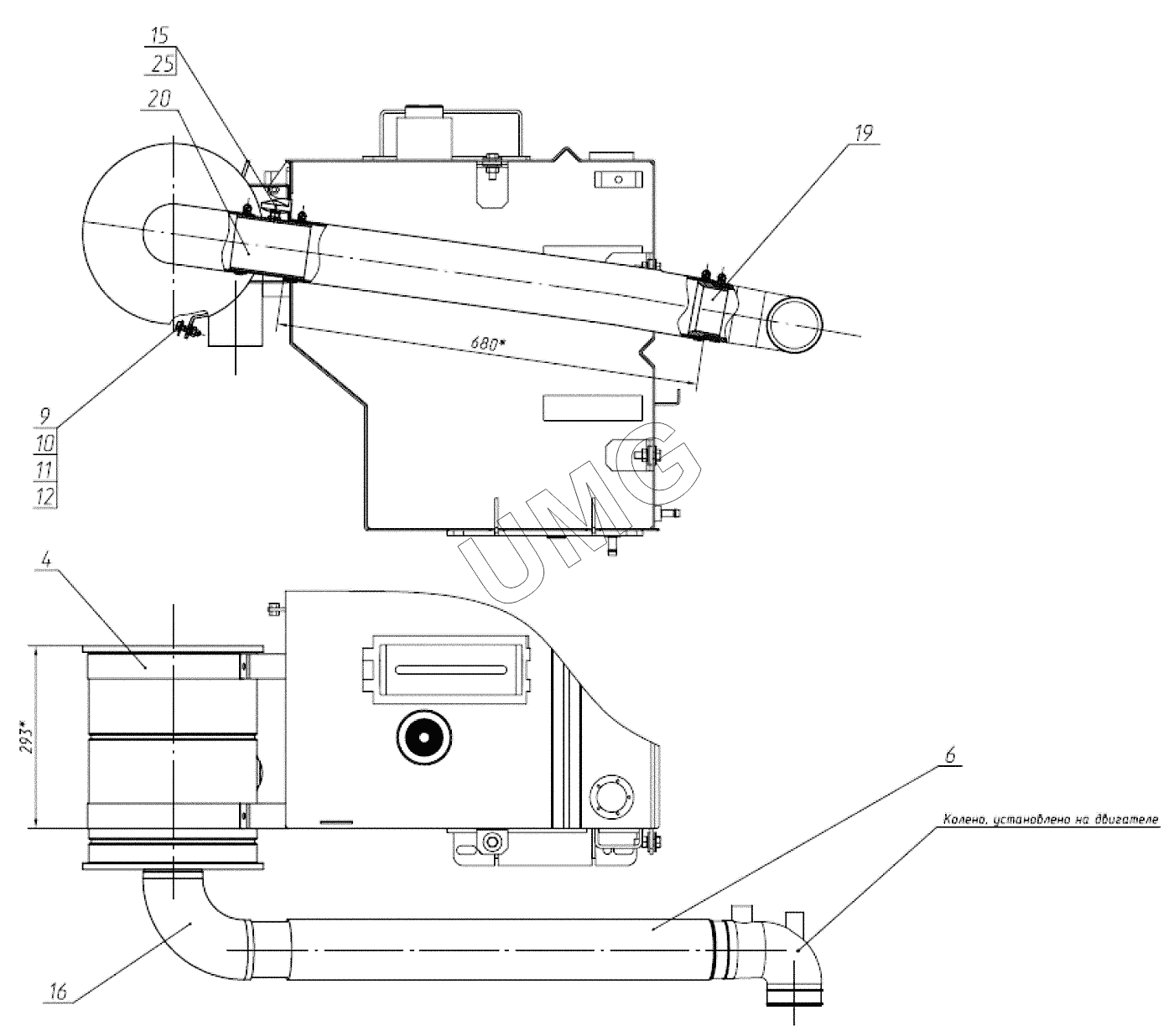

ЭОВ-3523. Установка воздухоочистителя 160-00-28.04.000-10
4
6
9
10
11
12
15
16
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160-00-28.04.000-10 | 160-00-28.04.000-10 | Установка воздухоочистителя | |
| 4 | 130-00-28.04.004 | xомут | |
| 6 | 130-00-28.04.007 | Рукав | |
| 9 | Болт М8-6gx35.58.016 | Болт | |
| 10 | Гайка М8-7H.05.016 | Гайка | |
| 11 | Шайба 8.65Г.016 | Шайба | |
| 12 | Шайба C8.01.08кп.016 | Шайба | |
| 15 | ТО 39 050 70 862 | Переключатель | |
| 16 | 260-110900 | Патрубок 260-110900 | |
| 17 | 5301-1109010 | Фильтр воздушный 5301-1109010 | |
| 18 | 87-112/12 | Хомут | |
| 19 | 160-00-28.04.001 | Переходник | |
| 20 | 160-00-28.04.002 | Втулка |
