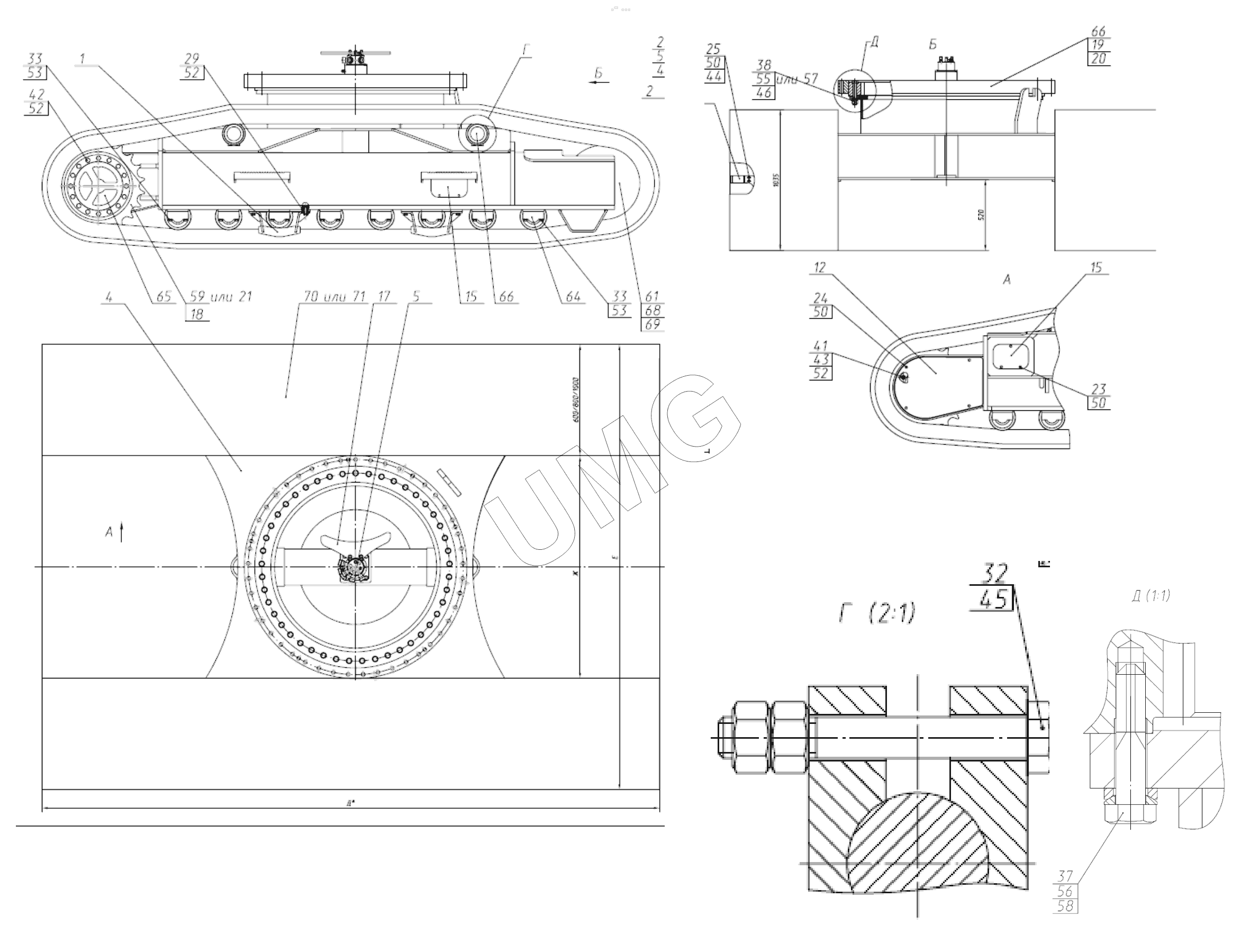

E220C. 240-00-60.00.000 Тележка гусеничная (без редукторов хода, без гусениц)
02120000621
02120000621
26950021070
26950021070
02120000026
02120000026
1
2
2
4
4
5
5
12
15
15
23
32
33
33
37
41
41
41
41
45
50
50
52
52
52
53
56
58
59
61
64
66
66
66
66
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-00-60.00.000 | 240-00-60.00.000 | Тележка гусеничная | |
| 02120000621 | 02120000621 | Шайба | |
| 26950021070 | 26950021070 | Болт | |
| 02120000026 | 02120000026 | Болт | |
| 1 | 26950006137 | Ограничитель | |
| 2 | 26950031159 | Ступенька | |
| 3 | 26950020941 | Установка защитного люка | |
| 4 | 26950016257 | Рама гусеничная | |
| 5 | 26950022093 | Гидрооборудование тележки гусеничной | |
| 6 | 26950016143 | Ящик в сборе | |
| 12 | 26950009147 | Крышка привода | |
| 15 | 03100000887 | Крышка | |
| 23 | 02120000008 | Болт | |
| 32 | 26950006177 | Болт | |
| 33 | 26950006178 | Болт | |
| 37 | 26950027885 | Болт | |
| 40 | 26950010041 | Винт | |
| 41 | 02120000037 | Болт | |
| 41 | 26950011941 | Винт | |
| 45 | 02120000135 | Гайка | |
| 50 | 02120000626 | Шайба | |
| 52 | 02120000629 | Шайба | |
| 53 | 26950006179 | Шайба | |
| 56 | 26950027888 | Шайба коническая | |
| 58 | 26950027887 | Шайба сферическая | |
| 59 | 26950009221 | Звездочка | |
| 61 | 26950008835 | Колесо направляющее в сборе с механизмом натяжения | |
| 64 | 26950006181 | Каток опорный | |
| 66 | 26950006182 | Каток поддерживающий | |
| 66 | 02100000356 | Опорно-поворотный круг | |
| 68 | 26950008836 | Клапан | |
| 69 | 02090000574 | Уплотнение |
