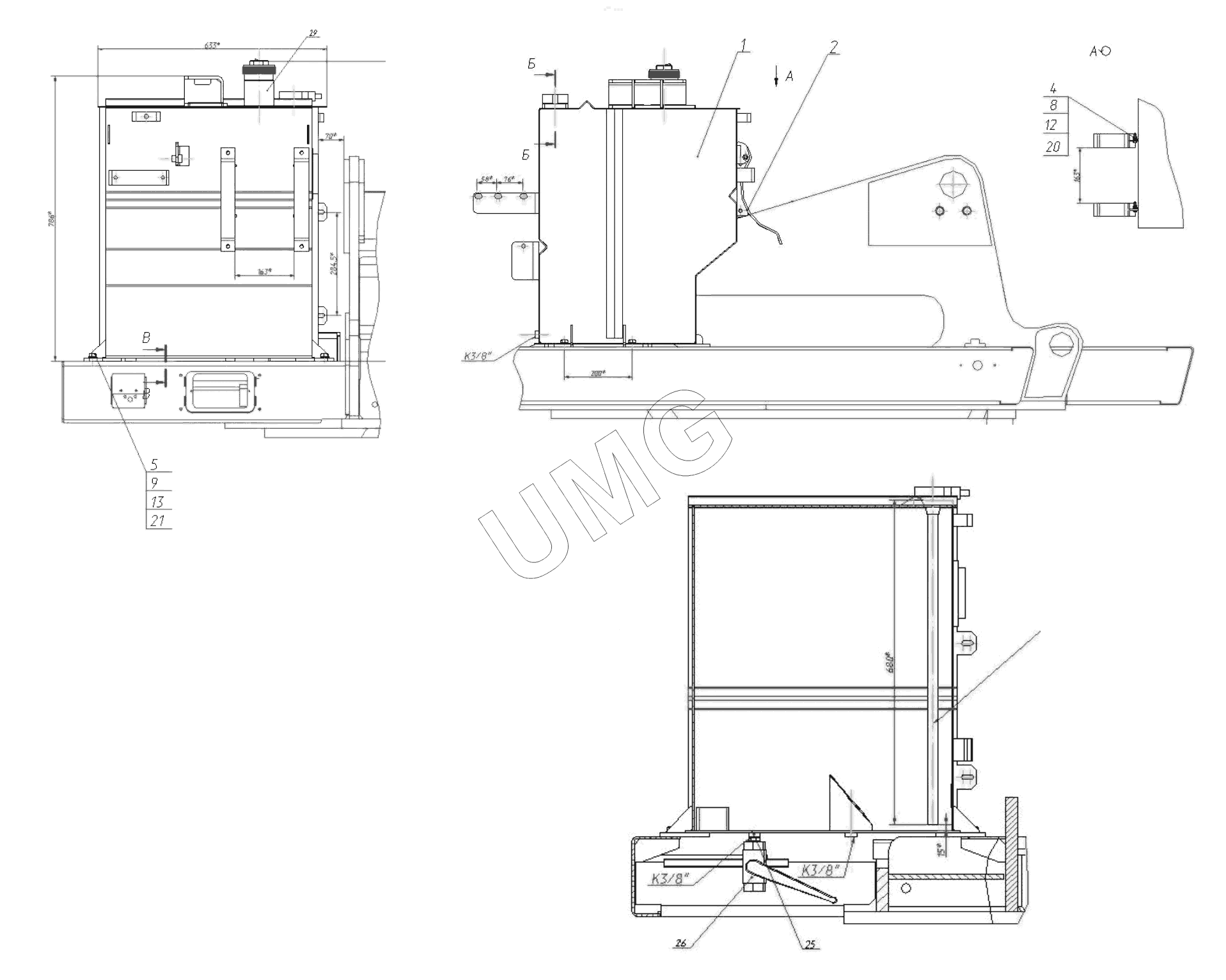

E220C. 175-20-27.00.000-02 Установка бака топливного
175-20-27.00.000-02
1
2
4
5
8
9
12
13
20
21
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-20-27.00.000-02 | 175-20-27.00.000-02 | Установка бака топливного | |
| 1 | 26950025075 | Бак топливный | |
| 2 | 26950013173 | Кронштейн | |
| 4 | 02120000057 | Болт | |
| 5 | 02120000027 | Болт | |
| 8 | 02120000134 | Гайка | |
| 9 | 02120000132 | Гайка | |
| 11 | 02120000297 | Кольцо | |
| 12 | 02120000627 | Шайба | |
| 13 | 02120000620 | Шайба | |
| 20 | 02120000624 | Шайба | |
| 21 | 02120000634 | Шайба | |
| 25 | 02100000795 | Адаптер | |
| 26 | 26950000716 | Кран | |
| 30 | 26950025309 | Датчик уровня топлива |
