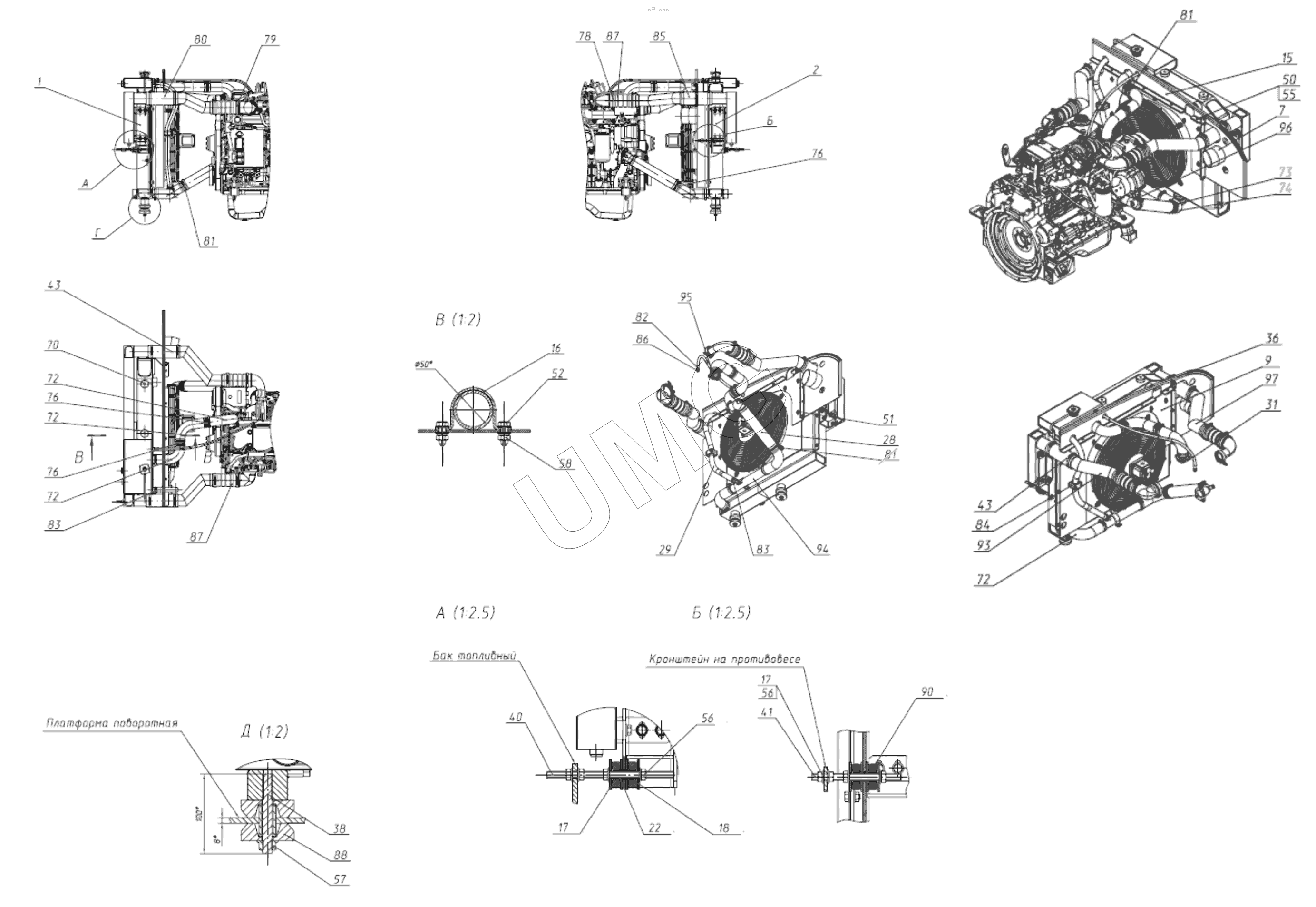

E220C. 175-20-28.03.000 Установка блока радиаторов
02090000643
26950009383
26950019477
26950019476
26950022629
175-20-28.03.000
1
2
2
7
9
15
16
17
17
18
22
28
29
36
38
38
40
43
43
50
50
51
52
55
56
56
57
70
78
82
83
83
84
84
85
90
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02090000643 | 02090000643 | Шланг | |
| 26950009383 | 26950009383 | Труба | |
| 26950019477 | 26950019477 | Прокладка поставляется в комплекте с дизельным двигателем | |
| 26950019476 | 26950019476 | Хомут | |
| 26950022629 | 26950022629 | Амортизатор | |
| 175-20-28.03.000 | 175-20-28.03.000 | Установка блока радиаторов | |
| 1 | 26950015687 | Кронштейн | |
| 2 | 26950015688 | Кронштейн | |
| 2 | 26950010717 | Хомут | |
| 7 | 26950019327 | Перегородка | |
| 9 | 26950025172 | Перегородка | |
| 10 | 26950026575 | Хомут | |
| 15 | 26950015654 | Перегородка | |
| 16 | 26950019427 | Хомут | |
| 17 | 26950027467 | Шайба | |
| 18 | 26950027468 | Шайба | |
| 22 | 26950027469 | Втулка | |
| 28 | 26950019472 | Рукав | |
| 29 | 26950028089 | Рукав | |
| 32 | 26950019475 | Рукав | |
| 36 | 26950015720 | Уплотнитель | |
| 38 | 26950009057 | Шпилька | |
| 38 | 26950015721 | Шпилька | |
| 40 | 26950025174 | Шпилька | |
| 43 | 26950009374 | Рукав | |
| 50 | 26950015722 | Болт | |
| 51 | 26950015723 | Болт | |
| 52 | 26950019463 | Болт | |
| 55 | 02120000140 | Гайка | |
| 56 | 02120000141 | Гайка | |
| 57 | 26950012918 | Гайка | |
| 70 | 26950014686 | Блок радиаторов | |
| 78 | 02100000804 | Хомут | |
| 82 | 02100000598 | Хомут | |
| 83 | 02100000602 | Хомут | |
| 84 | 26950025175 | Фитинг для РВД | |
| 84 | 26950023280 | Зажим в сборе | |
| 85 | 26950027587 | Хомут силовой двухболтовый | |
| 90 | 26950027374 | Подушка амортизатора переднего | |
| 93 | 26950032683 | Труба | |
| 94 | 26950032684 | Патрубок | |
| 95 | 26950032685 | Фланец | |
| 96 | 26950032686 | Патрубок помпы | |
| 97 | 26950032690 | Труба |
