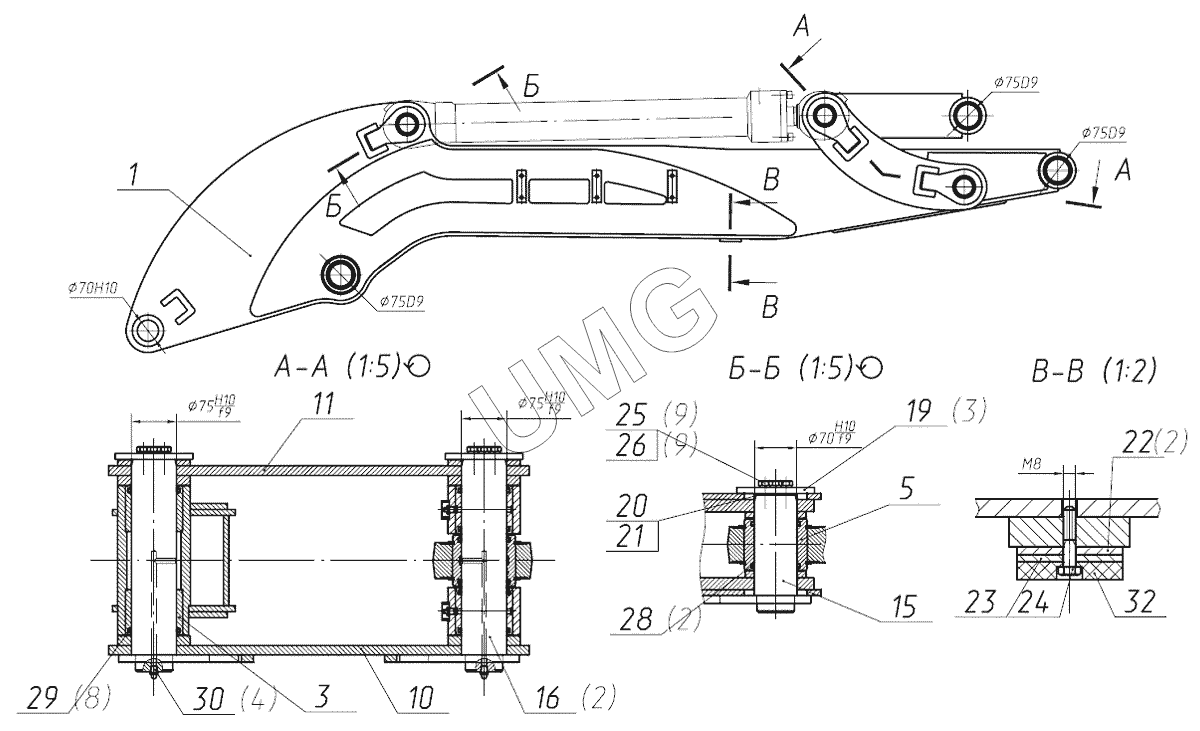

E195A. Рукоять в сборе с ковшевым механизмом 3523-02-80.20.000
3523-02-80.20.000
1
3
5
10
11
15
16
19
20
21
22
23
24
25
26
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-02-80.20.000 | 3523-02-80.20.000 | Рукоять в сборе с ковшевым механизмом | |
| 1 | 3523-03-80.20.400 | Металлоконструкция рукояти | |
| 3 | 130-00-80.20.500 | Установка втулок в рукоять | |
| 5 | 130-00-83.00.400 | Установка втулок в гидроцилиндр ковша | |
| 10 | 3523-00-80.01.100 | Щека правая | |
| 11 | 3523-00-80.01.150 | Щека левая | |
| 13 | 3523-02-80.01.000 | Тяга в сборе | |
| 15 | 3523-07-80.50.030 | Палец в сборе | |
| 16 | 3523-00-80.50.050 | Палец в сборе | |
| 19 | 3523-00-80.00.011 | Шайба упорная | |
| 20 | 130-07-80.00.004 | Шайба регулировочная | |
| 21 | 130-07-80.00.005 | Шайба регулировочная | |
| 22 | 195-00-87.10.002 | Планка | |
| 23 | 195-00-87.10.002-10 | Планка | |
| 24 | Болт М8-6gх40.58.016 | Болт | |
| 25 | Болт М12-6gх30.88.35Х.016 | Болт | |
| 26 | Шайба 12.65Г.016 | Шайба | |
| 28 | Кольцо 070-080-58-2-3 | Кольцо | |
| 29 | Кольцо 075-085-58-2-3 | Кольцо | |
| 30 | Масленка 1,3 Ц6Хр | Масленка | |
| 32 | 2705-5001085 | Подушка крепления фургона к раме |
