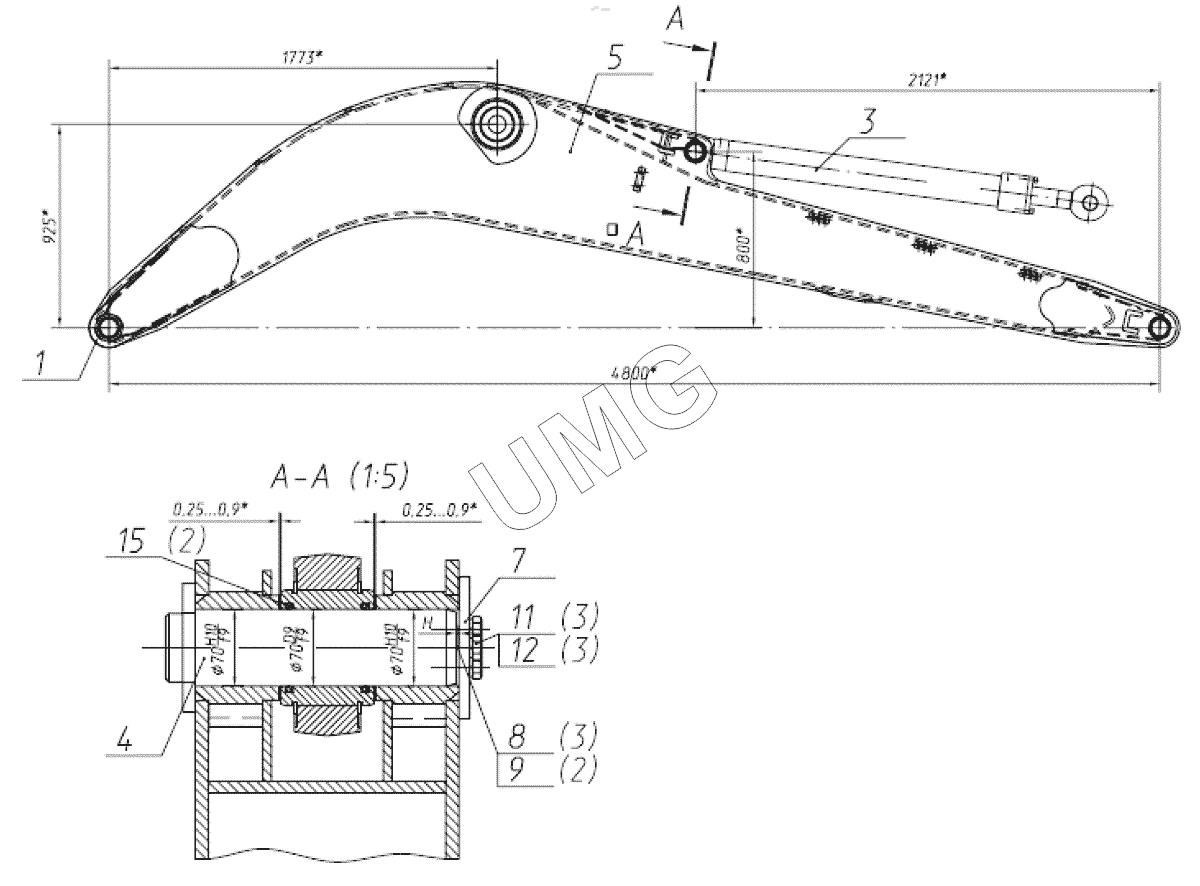

E195A. Стрела в сборе (L=4800 мм., стальные втулки) 3523-02-80.10.000
1
3
4
5
7
8
9
11
12
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-02-80.10.000 | 3523-02-80.10.000 | Стрела в сборе | |
| 1 | 130-00-80.10.500 | Установка втулок в стрелу | |
| 3 | 130-00-83.00.300 | Установка втулок в гидроцилиндр рукояти | |
| 4 | 3523-07-80.50.020 | Палец в сборе | |
| 5 | 3523-02-80.10.400 | Металлоконструкция стрелы | |
| 7 | 3523-00-80.00.011 | Шайба упорная | |
| 8 | 130-07-80.00.004 | Шайба регулировочная | |
| 9 | 130-07-80.00.005 | Шайба регулировочная | |
| 11 | Болт М12-6gх30.88.35Х.016 | Болт | |
| 12 | Шайба 12.65Г.016 | Шайба | |
| 15 | Кольцо 070-080-58-2-3 | Кольцо |
